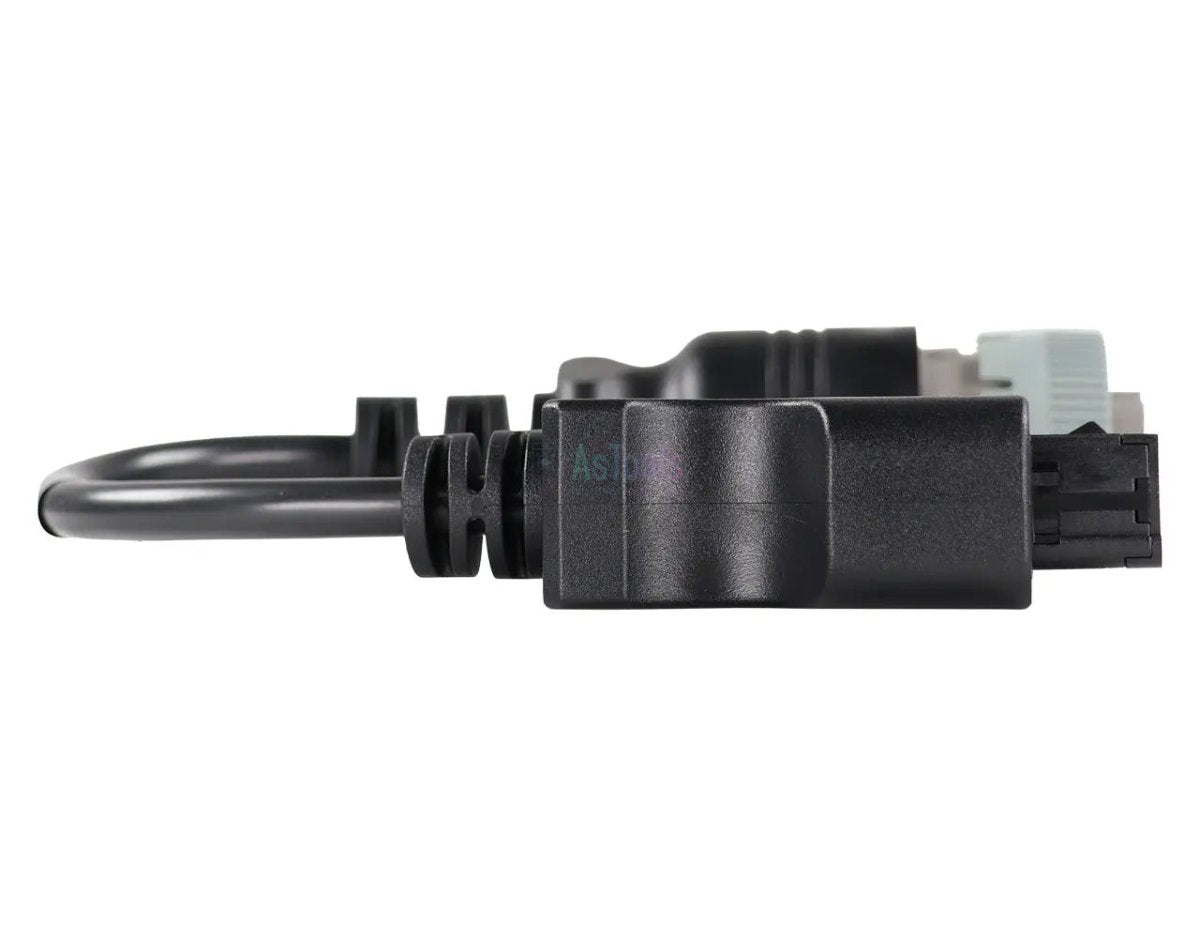

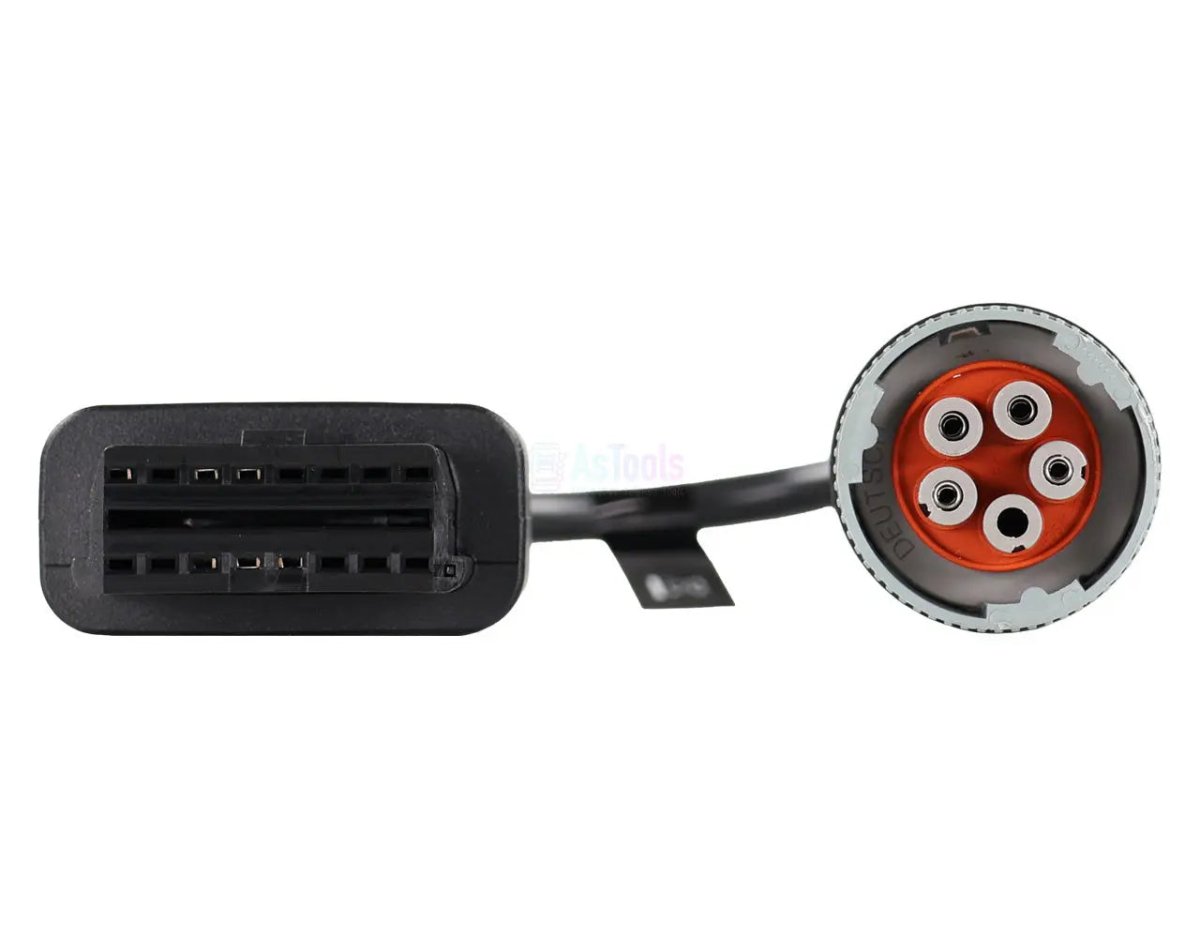

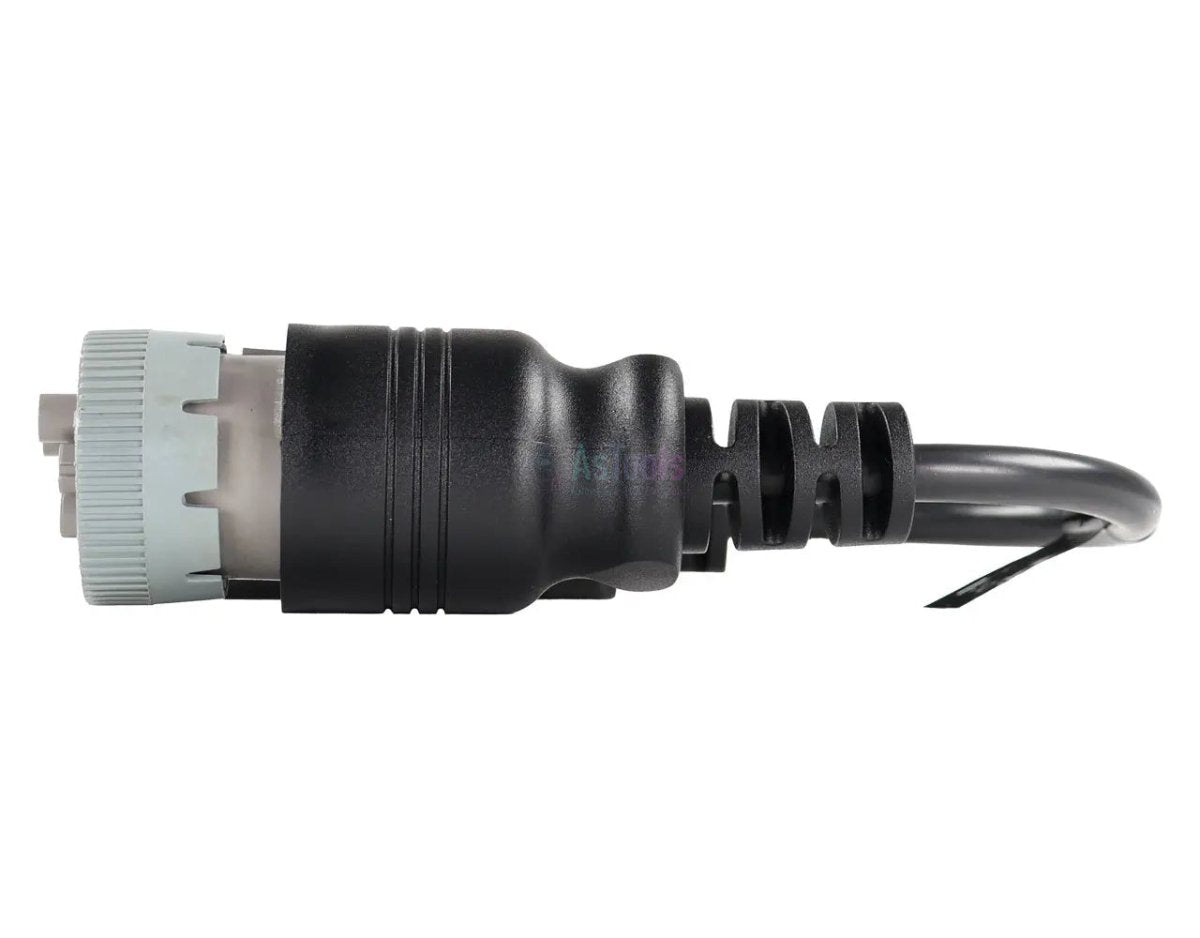

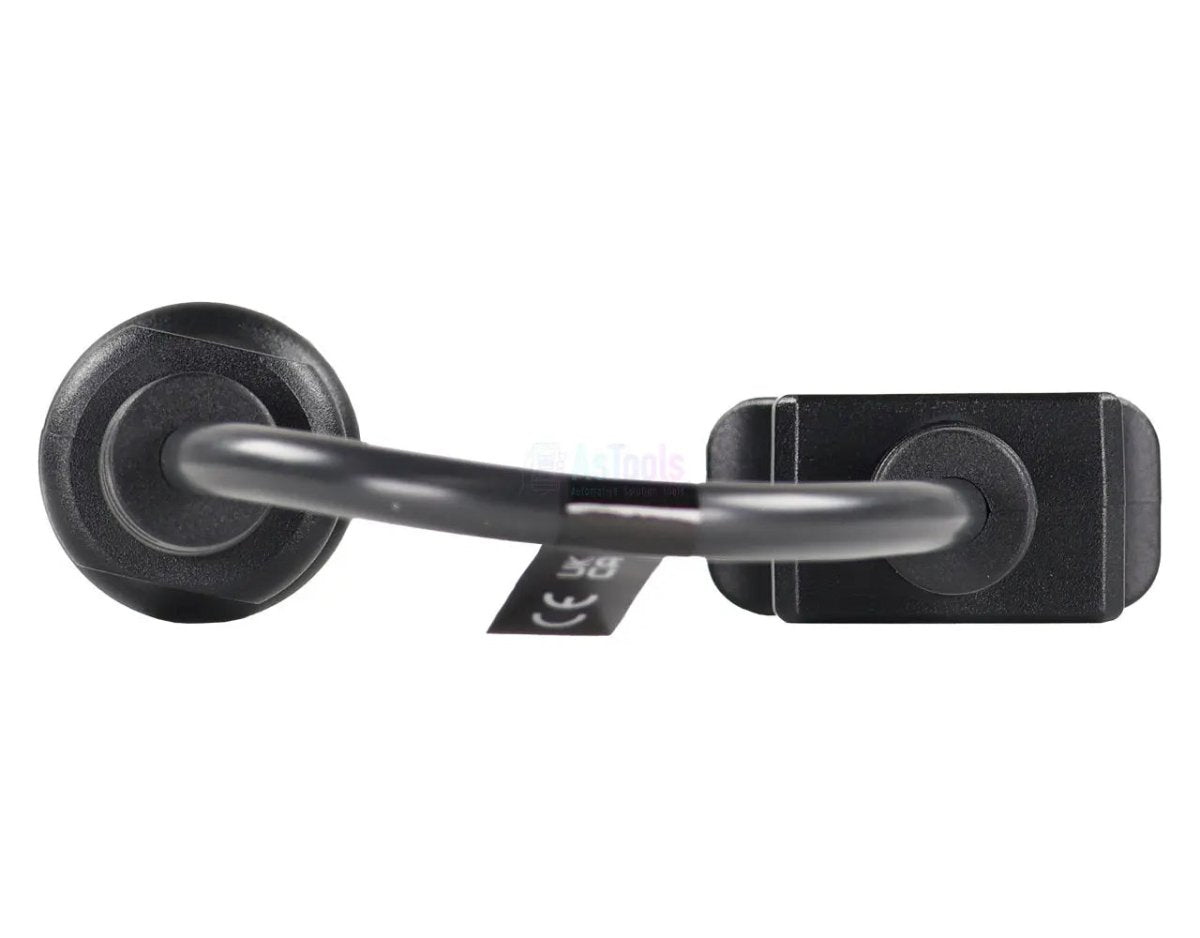

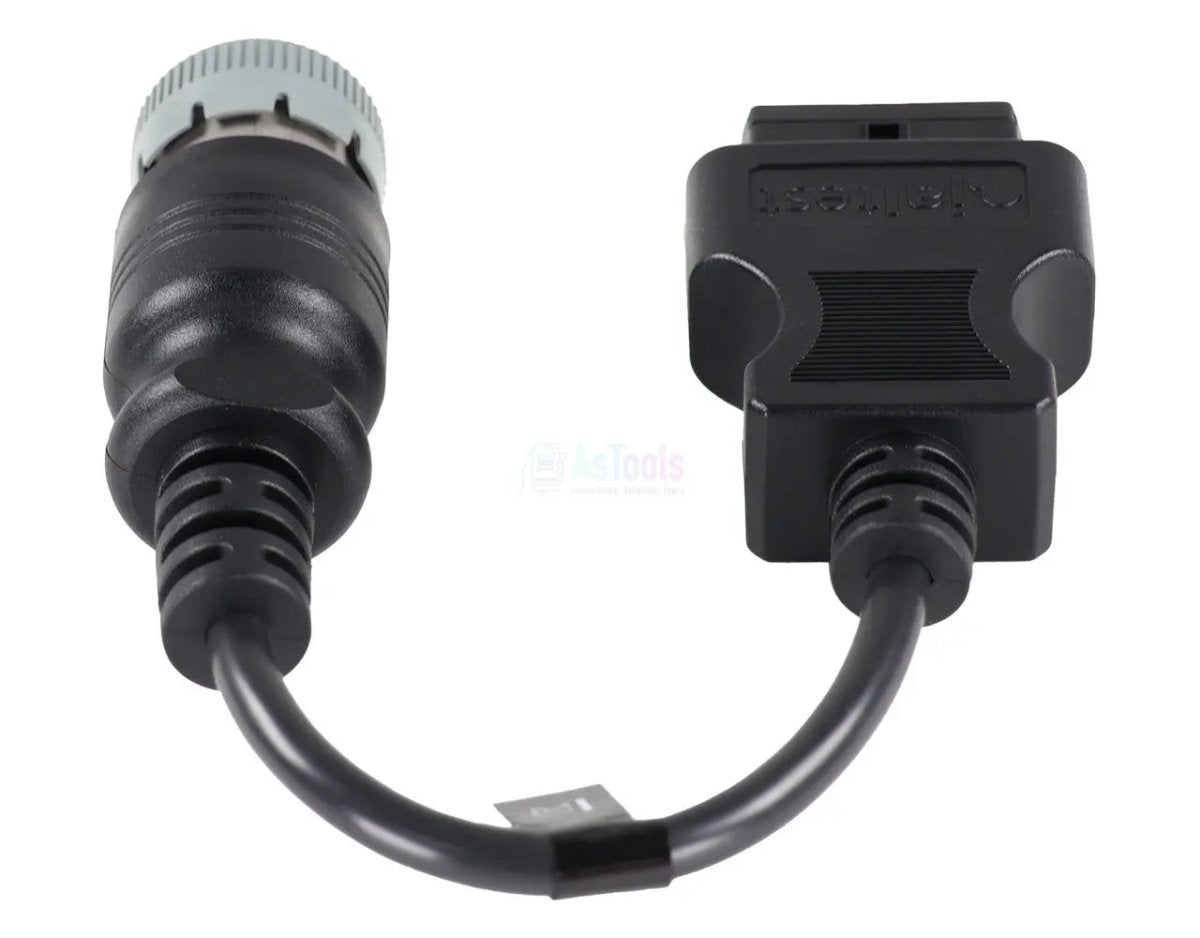

De Jaltest JDC558A is de diagnosekabel waarmee de 5-pins diagnoseaansluiting van Genie-hoogwerkers, schaarhoogwerkers en verreikers op de Jaltest Link wordt aangesloten. Aan de machinezijde zit de 5-pins connector, die bij de onderbediening van de machine zit; de exacte plaats verschilt per serie. Aan de interfacezijde zet de kabel die stekker om naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel.
Deze kabel brengt de communicatielijnen van de machine door naar de Jaltest Link, waardoor rechtstreekse communicatie met de regeleenheden aan boord tot stand komt. Hierdoor verkrijgt de diagnoseapparatuur toegang tot de centrale machinecomputer MCM en tot de motorregelingen die Genie inbouwt: 404D/404F en ECM Perkins, EMR4 (EDC 17 CV52/CV54) en EMR5 (EDC MD1) van Deutz, de E-CDIS van Kubota, de EControls ECM 4G van de benzine- en LPG-uitvoeringen en de 854E van de zwaardere verreikers. Op de S-serie komt daar het instrumentenpaneel ALC-500 bij. Welke systemen aanwezig zijn, hangt af van de serie en van de gemonteerde motor. De kabel valt onder Jaltest MHE (Material Handling Equipment).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, hangt af van de serie en van de gemonteerde motor.
Regeleenheden die u kunt benaderen
- MCM, Body computer: De centrale machinecomputer van de hoogwerkers en schaarhoogwerkers, met foutcodes, meetwaarden en ECU-gegevens.
- 404D/404F (J1939 en PDL), Engine Control Module: De Perkins-motorregeling van de kleinere dieselmotoren.
- ECM Perkins (Tier 3 / Stage III A), Electronic Diesel Control, Common Rail: De Perkins common-rail regeling van de verreikers.
- EMR4 - EDC 17 CV52 en CV54 en EMR5 - EDC MD1, Electronic Diesel Control, Common Rail: De Deutz-motorregelingen.
- E-CDIS, Electronic Diesel Control, Common Rail: De common-rail motorregeling van de Kubota-motoren.
- EControls ECM 4G, Engine Control Module: De motorregeling van de benzine- en LPG-uitvoeringen.
- 854E, J1939, Electronic Diesel Control, Common Rail: De motorregeling van de zwaardere verreikers.
- ALC-500, Instrument cluster: Het instrumentenpaneel van de S-serie.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
- Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
- Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Genie-machine met de 5-pins diagnoseaansluiting. Onderstaande series voert Jaltest MHE in de dekking; welke stekker er bij u op de machine zit, controleert u ter plekke.
Genie:
- S-60 Series (telescoophoogwerker)
- S-80 Series (telescoophoogwerker)
- S-120 Series (telescoophoogwerker)
- Z-40 Series (knikarmhoogwerker)
- Z-60 Series (knikarmhoogwerker)
- Z-80 Series (knikarmhoogwerker)
- GS-3200 Series (schaarhoogwerker)
- GTH-4000 Series (verreiker)
Verpakkingsinhoud
- 1x Jaltest (JDC558A) | Genie 5-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC558A |
| Type | Verloopkabel |
| Toepassing | Genie hoogwerkers, schaarhoogwerkers en verreikers |
| Aansluiting voertuigzijde | 5-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | MCM (body computer), 404D/404F en ECM Perkins, EMR4 - EDC 17 CV52/CV54 en EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E (motorregelingen) en ALC-500 (instrumentenpaneel) |
| Segment | Hef- en Hijswerktuigen |
| Jaltest-module | Jaltest MHE (Material Handling Equipment) |
| Onderdeel van kabelset | MHE-kabelset hoogwerkers en verreikers (70002028) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
