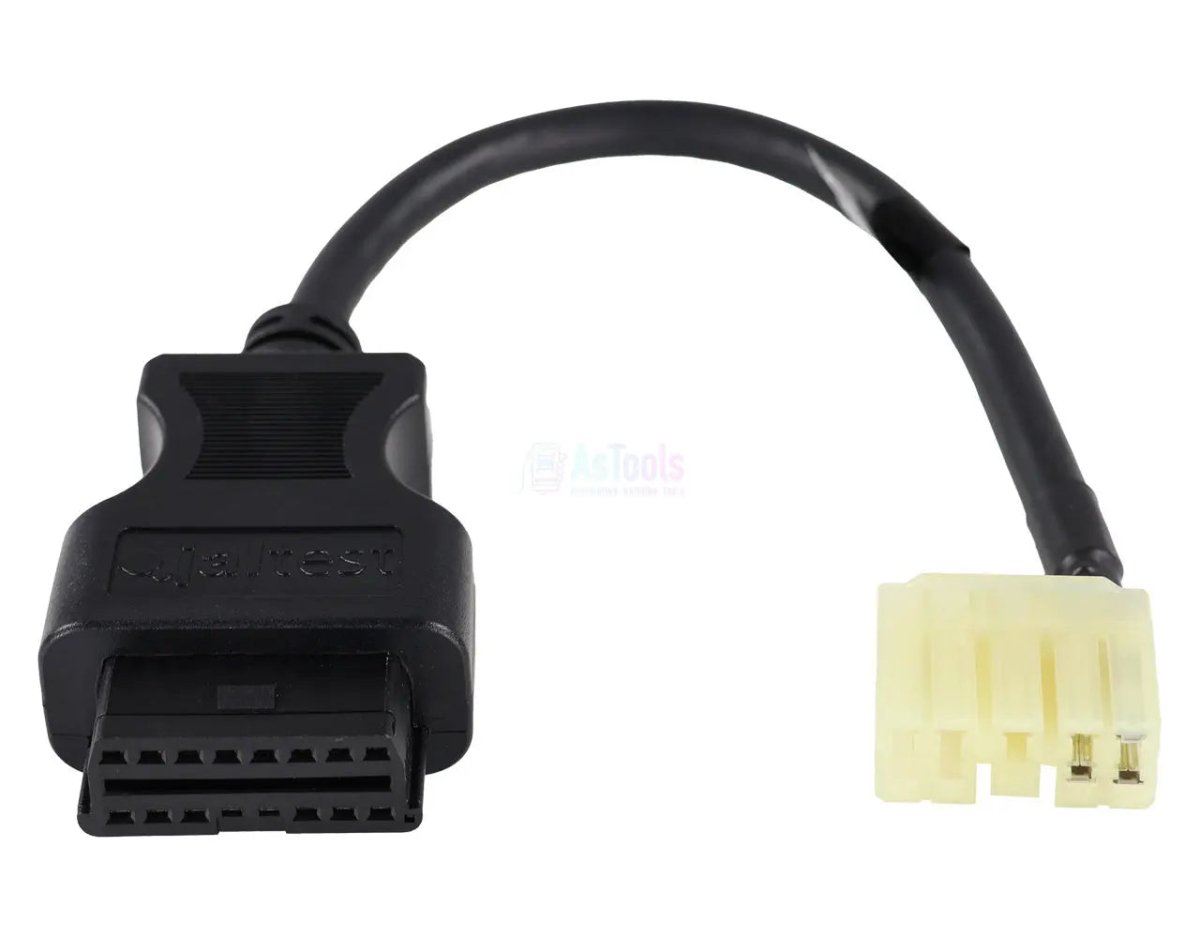

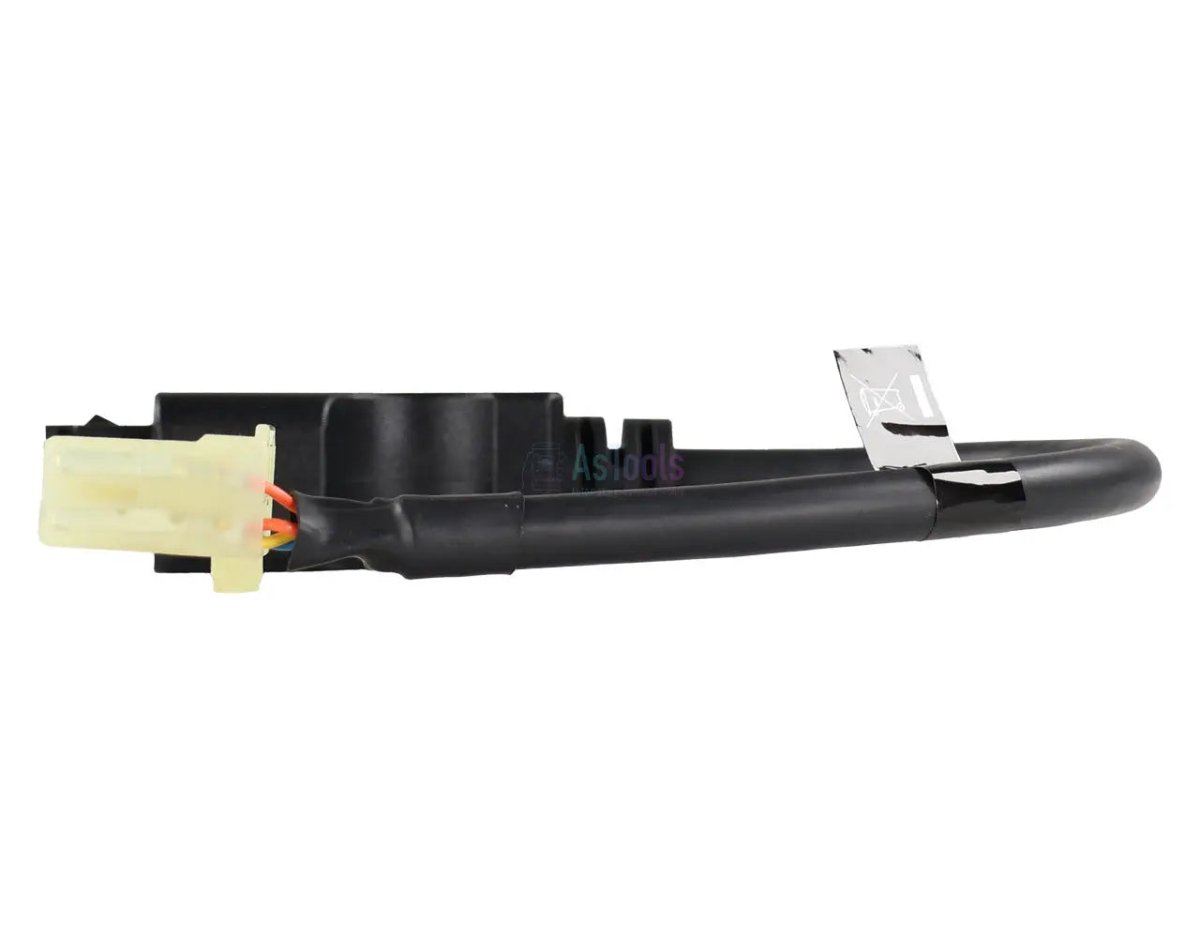

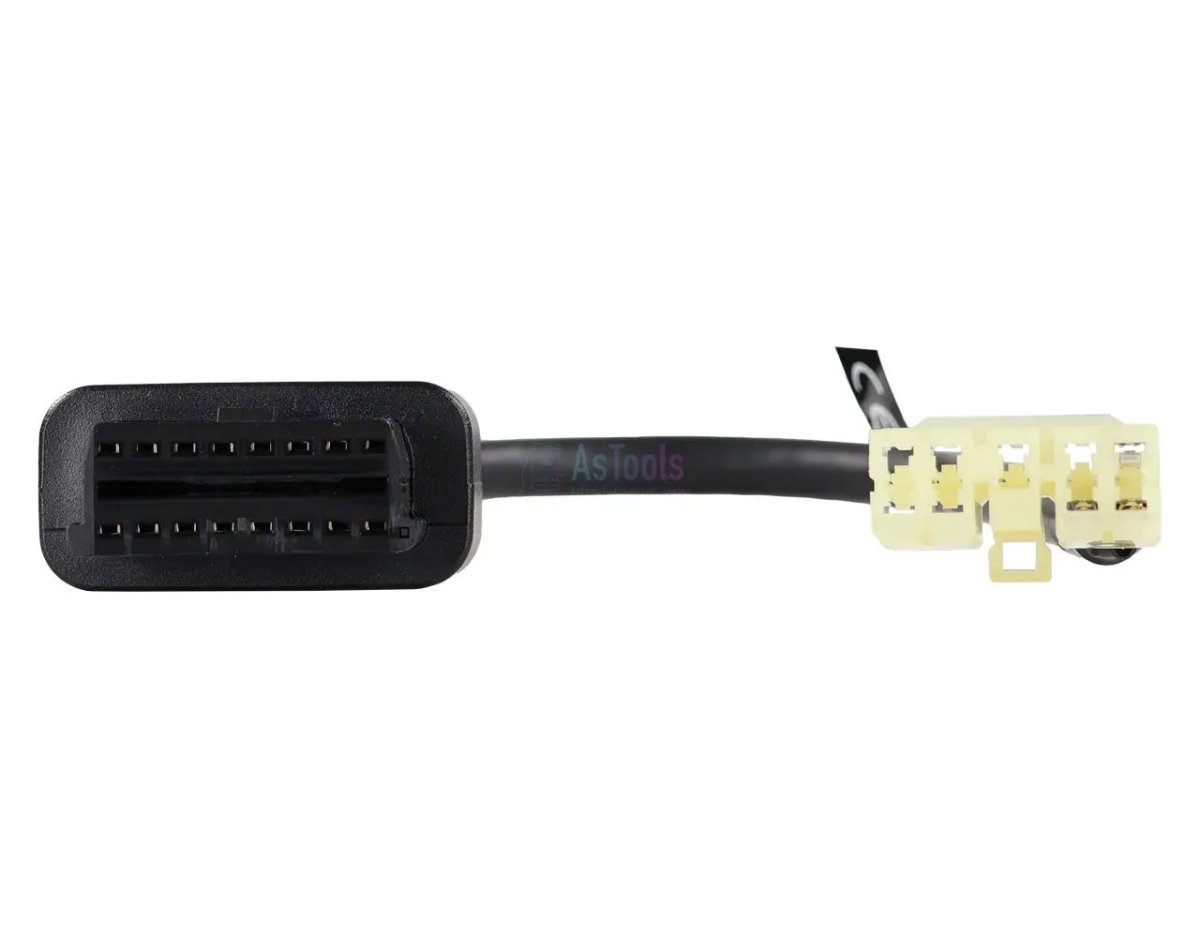

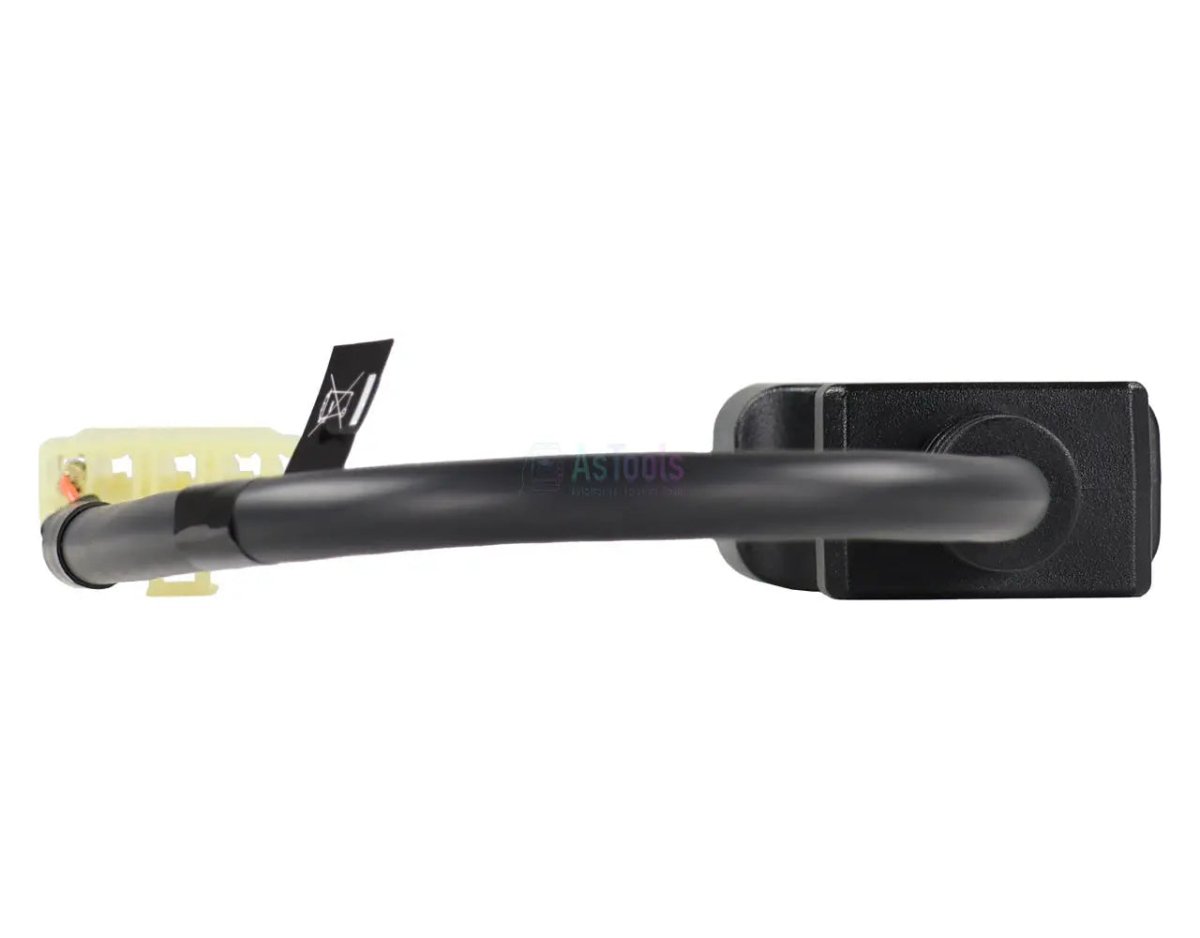

De Jaltest JDC534A is de verloopkabel die de 9-pins diagnoseaansluiting van de FPT-motoren in CNH-bouwmachines verbindt met een standaard 16-pins OBD2-interface. Die 9-pins stekker hoort bij de motorregeling en zit in de motorruimte, niet bij de standaard machinediagnose. Omdat de motor uit het FPT-programma komt, treft u dezelfde aansluiting aan op bouwmachines van New Holland CE, Fiat Kobelco en Q&K.
Achter deze ene aansluiting liggen de FPT-motorregelingen die Jaltest onder IVECO-FPT dekt: EDC 7 C1 en EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101, plus het AdBlue-doseersysteem Denoxtronic 2.1. De functieomvang loopt op met de generatie: Aanvullende acties staan alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101, en bij EDC 16 C39 en EDC 7 C1 ontbreken ook de onderhoudsintervallen. De kabel valt onder Jaltest OHW (Off-Highway machines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de FPT-motor. Jaltest brengt die regeleenheden onder bij IVECO-FPT.
Regeleenheden die u kunt benaderen
- EDC 7 C1 en EDC 7 UC31 (CAN en K Line): De eerste common-rail-generaties van FPT.
- EDC 16 C39, Electronic Diesel Control, Common Rail: De tussengeneratie.
- EDC 17 CV41 + Denox 2.2: De regeleenheid met geïntegreerde uitlaatgasnabehandeling.
- EDC MD1 CE101, Electronic Diesel Control, Common Rail: De actuele generatie, met de ruimste functieset.
- Denoxtronic 2.1, Exhaust gas treatment system: Het AdBlue-doseersysteem als apart systeem in de dekking.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
- Onderhoud: De onderhoudsintervallen van de motor raadplegen en de bijbehorende werkzaamheden vastleggen in een rapport. Beschikbaar bij onder meer EDC 7 UC31 (CAN), EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.
- Aanvullende acties: De extra procedures die Jaltest per regeleenheid aanbiedt, zoals reset- en instelfuncties. Alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het machinemodel. Deze kabel volgt de FPT-motor in de bouwmachine. Jaltest dekt bij IVECO-FPT onder meer de volgende motorreeksen; welke aansluiting er bij u op de motor zit, controleert u ter plekke.
CNH CE en FPT:
- N-serie: N45 en N67 (F4)
- F-serie: F1C (F1) en F34 en F36 (F5)
- Cursor-serie: Cursor 8 en 9 (F2) en Cursor 10, 11, 13 en 16 (F3)
- Ingebouwd in bouwmachines van New Holland CE, Fiat Kobelco en Q&K
Verpakkingsinhoud
- 1x Jaltest (JDC534A) | CNH CE/FPT 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC534A |
| Type | Verloopkabel |
| Toepassing | FPT-motoren in CNH-bouwmachines met 9-pins diagnoseaansluiting |
| Aansluiting motorzijde | 9-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | EDC 7 C1 en EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 (motor), Denoxtronic 2.1 (nabehandeling) |
| Segment | Verbrandingsmotor |
| Jaltest-module | Jaltest OHW (Off-Highway machines) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
