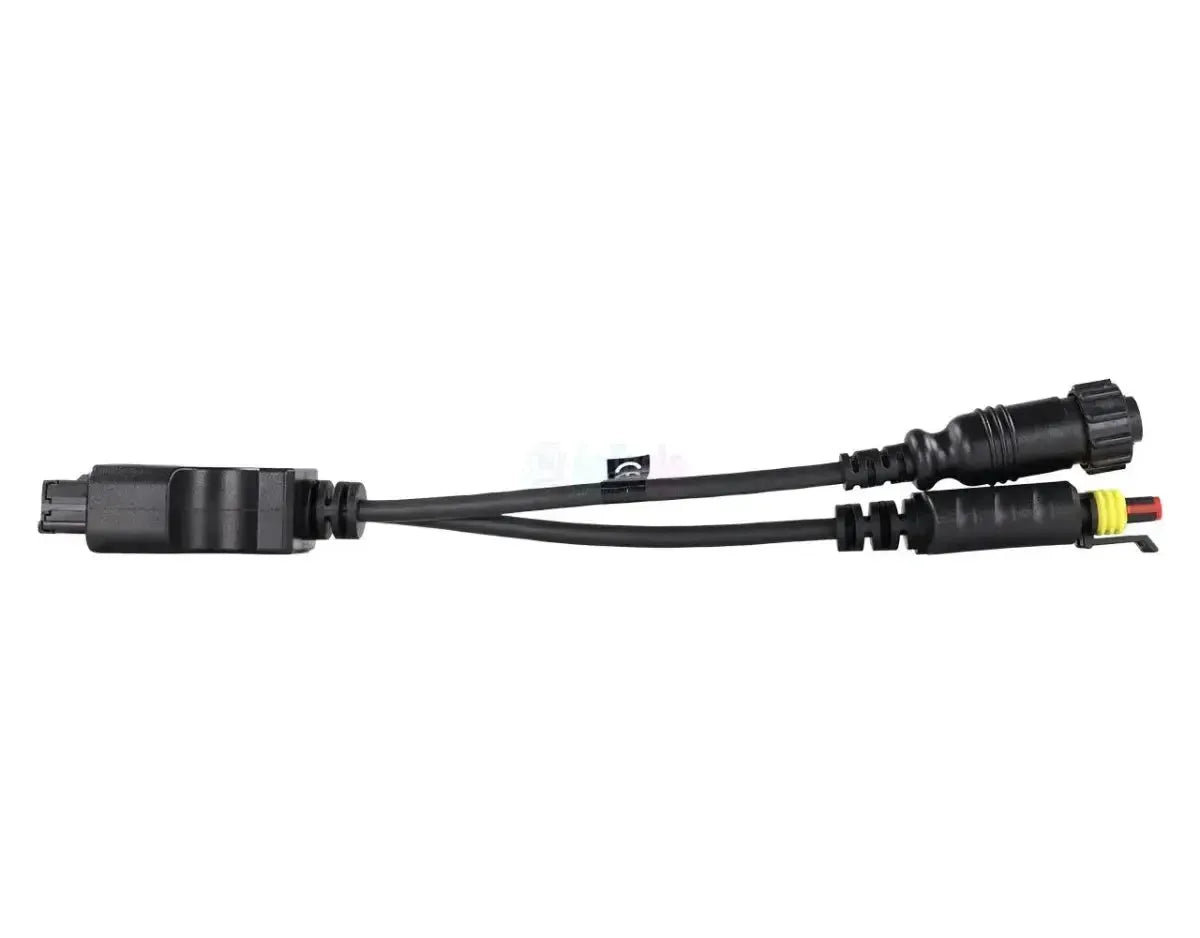

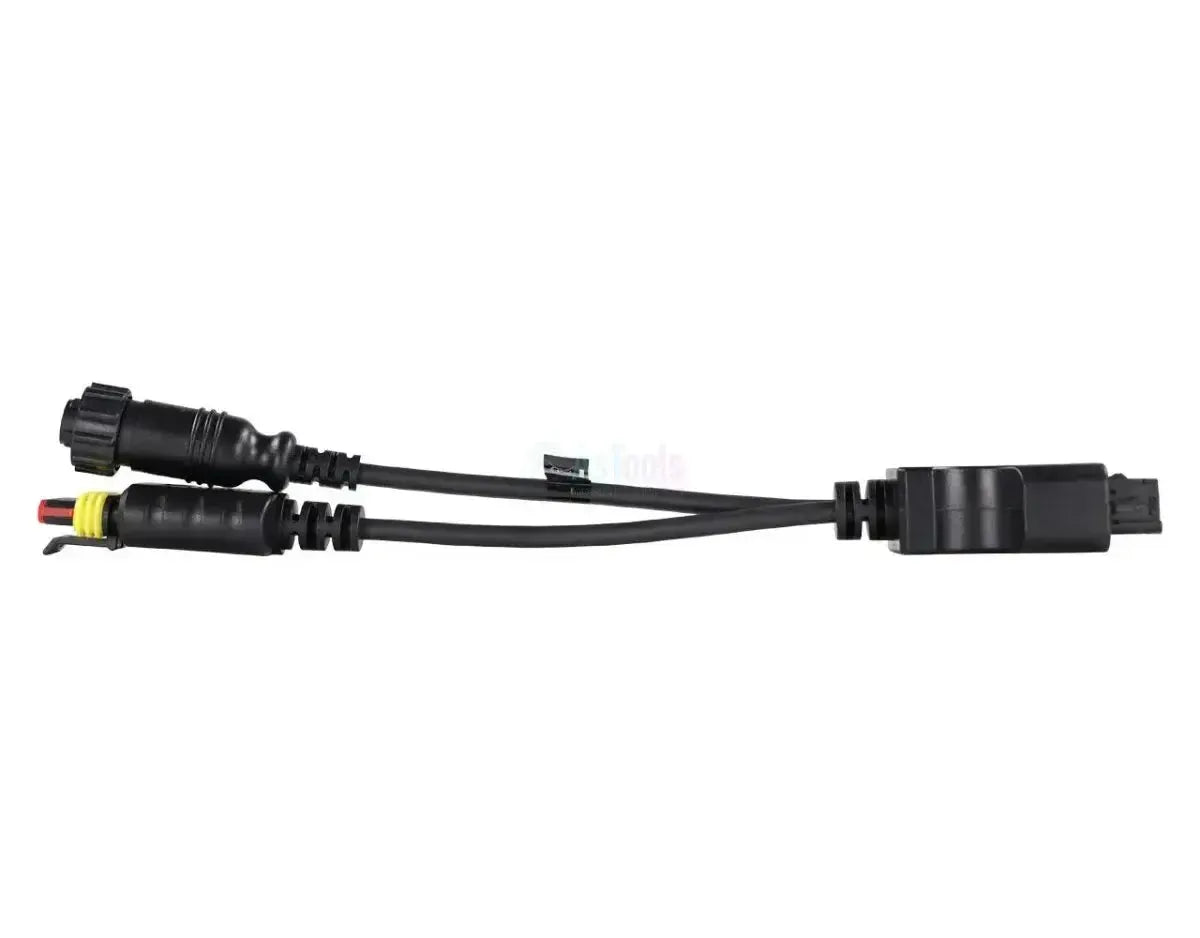

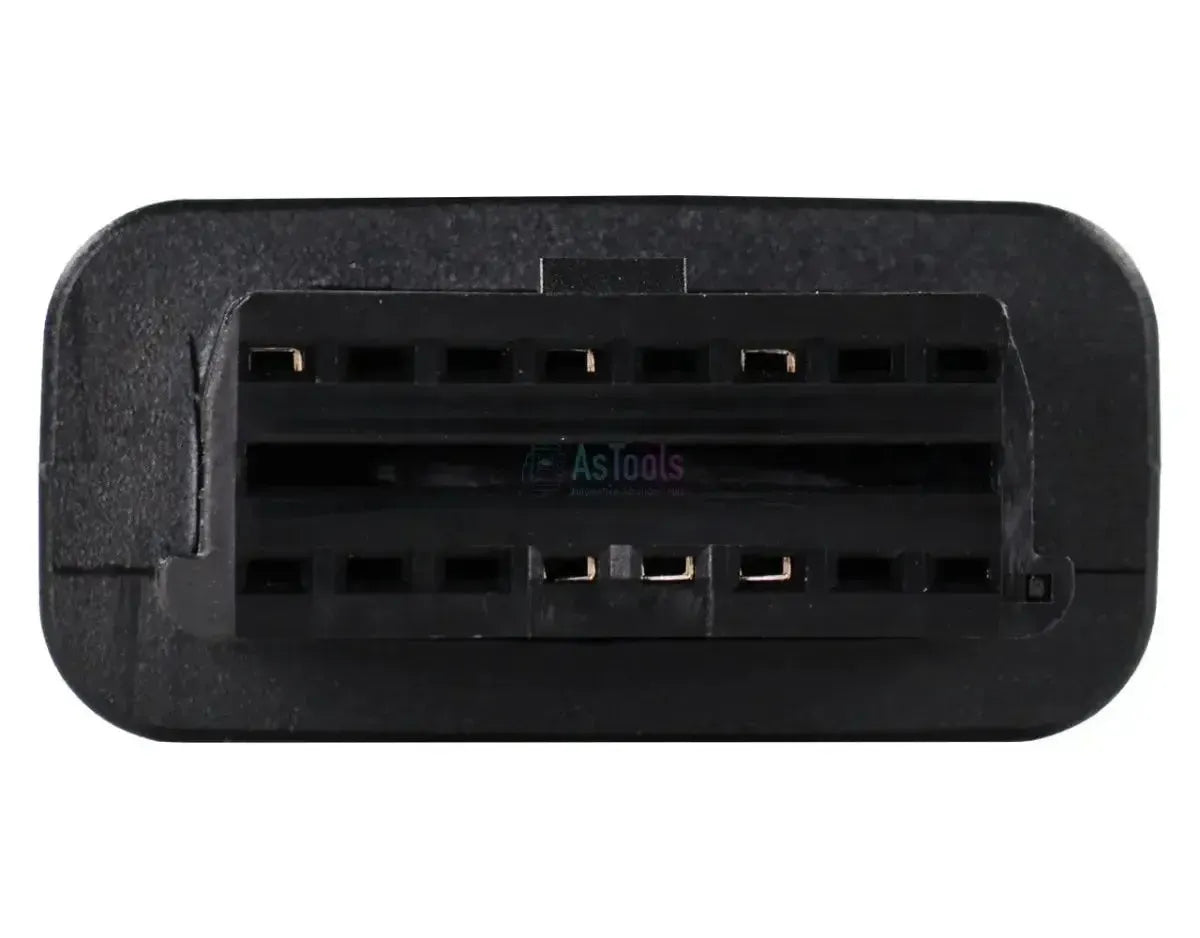

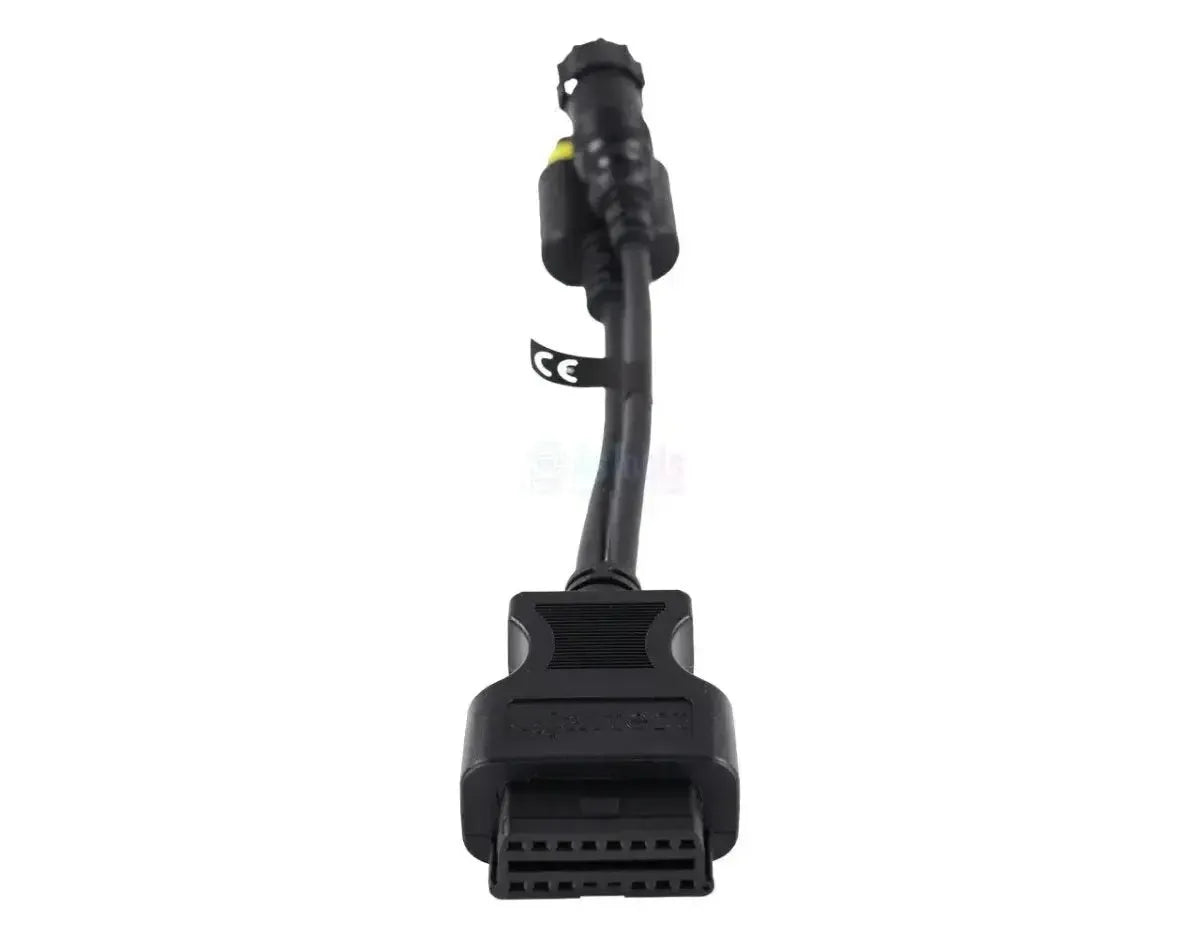

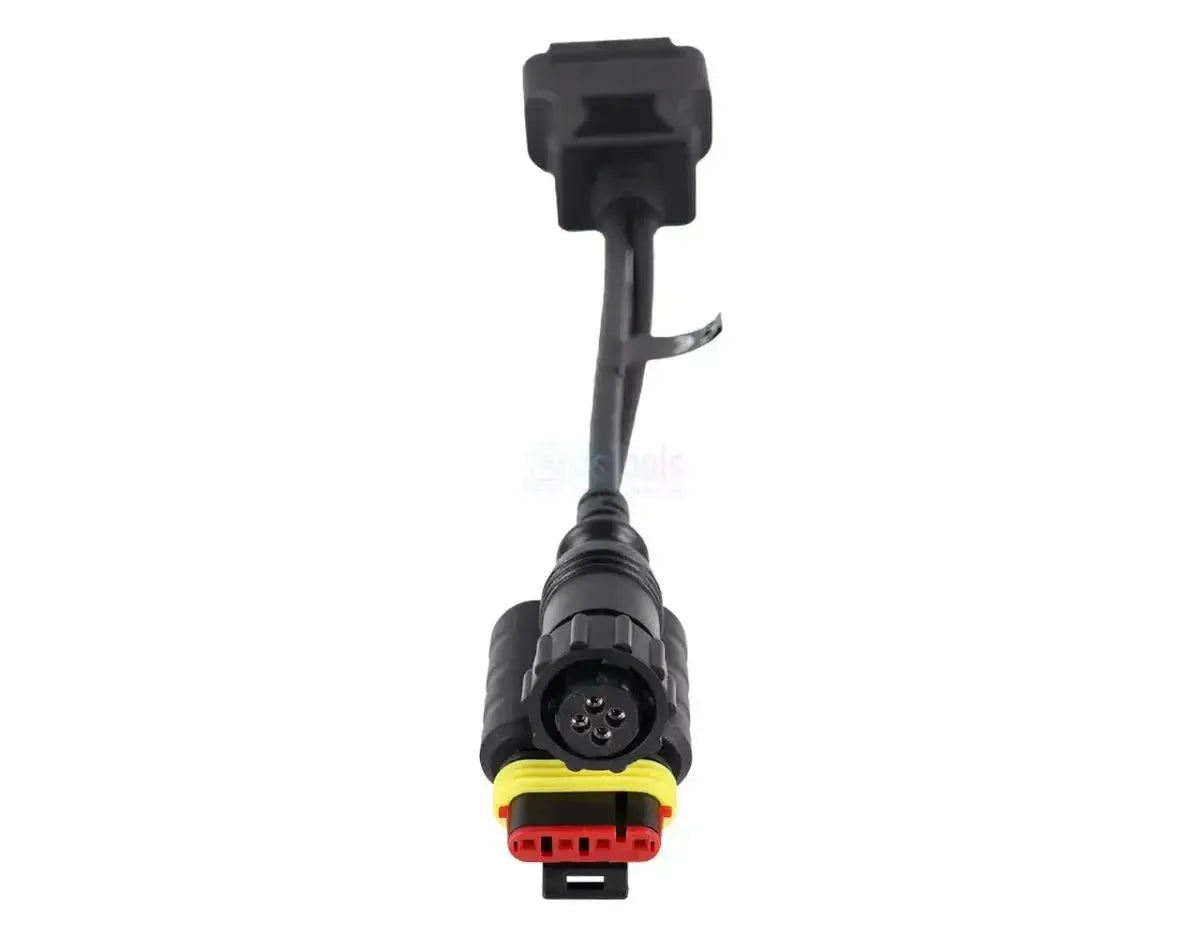

De Jaltest JDC519A is de adapter tussen de 4+4-pins diagnoseaansluiting van Claas- en Renault-trekkers en de standaard 16-pins OBD2-interface van de Jaltest Link. Aan de voertuigzijde zit de dubbele 4-pins connector, die op de diagnoseaansluiting in de cabine wordt geplaatst, en aan de interfacezijde de 16-pins OBD2-ingang voor uw Jaltest-diagnosekabel. Deze stekker hoort bij de trekkers die uit de Renault Agriculture-lijn voortkomen en later onder Claas verder gingen.
Deze kabel brengt de communicatielijnen van de trekker door naar de Jaltest Link, waardoor rechtstreekse communicatie met de regeleenheden aan boord tot stand komt. Hierdoor verkrijgt de diagnoseapparatuur toegang tot de DE-10-motorregeling met radiaalzuigerinspuitpomp, tot de bakregelingen QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 en TRAX, tot de ELECTROPILOT-ventielbediening, de TCE-hefinrichtingen en het DBD2-instrumentenpaneel; de onderhoudsintervallen lopen bij deze trekkers uitsluitend via dat DBD2. Voor landbouwvoertuigen is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, waardoor deze stekker ook op recentere trekkers in gebruik blijft. De kabel valt onder Jaltest AGV (landbouwvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze 4+4-pins verbinding benadert u met de Jaltest-software de regeleenheden van de trekker. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering.
Regeleenheden die u kunt benaderen
- Motormanagement DE-10 (Level 12 - Tier 2/Stage II), radiaalzuiger-inspuitpomp: De motorregeling van de ARES- en CELTIS-series, met foutcodes, meetwaarden en ECU-gegevens.
- Transmissie QUADRISHIFT / TWINSHIFT: De bakregeling van de ARES-serie.
- Transmissie REVERSHIFT-B41 (Autotronic 5) en REVERSHIFT-B41 (Drivetronic 3B): De bakregelingen van de CELTIS.
- Transmissie EHM 24, TRAX en TRAX (CAN): De bakregelingen van de NECTIS-serie.
- Hydrauliek ELECTROPILOT: Het bedieningspaneel voor de externe hydraulische ventielen.
- Hydrauliek TCE 15/25/35, TCE15T en TCE 6: De elektronische hefinrichtingen.
- Instrumentenpaneel DBD2: Het dashboard, met toegang tot de onderhoudsintervallen.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met de omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die de regeleenheid beheert, met de mogelijkheid alarmgrenzen in te stellen.
- Onderhoudsintervallen raadplegen: De servicebeurten en uit te voeren werkzaamheden, met een rapport voor de werkplaatsadministratie. Bij deze serie beschikbaar via het DBD2-instrumentenpaneel.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke trekker uit de Renault Agriculture-lijn en de latere Claas-uitvoeringen met de 4+4-pins diagnoseaansluiting. Onderstaande series voert Jaltest AGV in de dekking; welke stekker er bij u in de cabine zit, controleert u ter plekke.
Claas / Renault:
- ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: (1996 - 2009)
- ARES 7X0 / 7X5: (1996 - 2005)
- ARES 8X5 / 8X6 (816, 826, 836): (2002 - 2005)
- ATLES 9X5-9X6 (926, 936, 946): (2000 - 2015)
- CELTIS: (2003 - 2008)
- CERES: (1993 - 2003)
- CERGOS: (1998 - 2004)
- NECTIS: (2004 - 2014)
Verpakkingsinhoud
- 1x Jaltest (JDC519A) | Claas/Renault 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC519A |
| Type | Verloopkabel |
| Toepassing | Claas en Renault Agriculture (4+4-pins aansluiting) |
| Aansluiting voertuigzijde | 4+4-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | DE-10 (motor), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 en TRAX (transmissie), ELECTROPILOT, TCE 15/25/35, TCE15T en TCE 6 (hydrauliek), DBD2 (instrumentenpaneel) |
| Segment | Landbouwvoertuig |
| Jaltest-module | Jaltest AGV (landbouwvoertuigen) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
