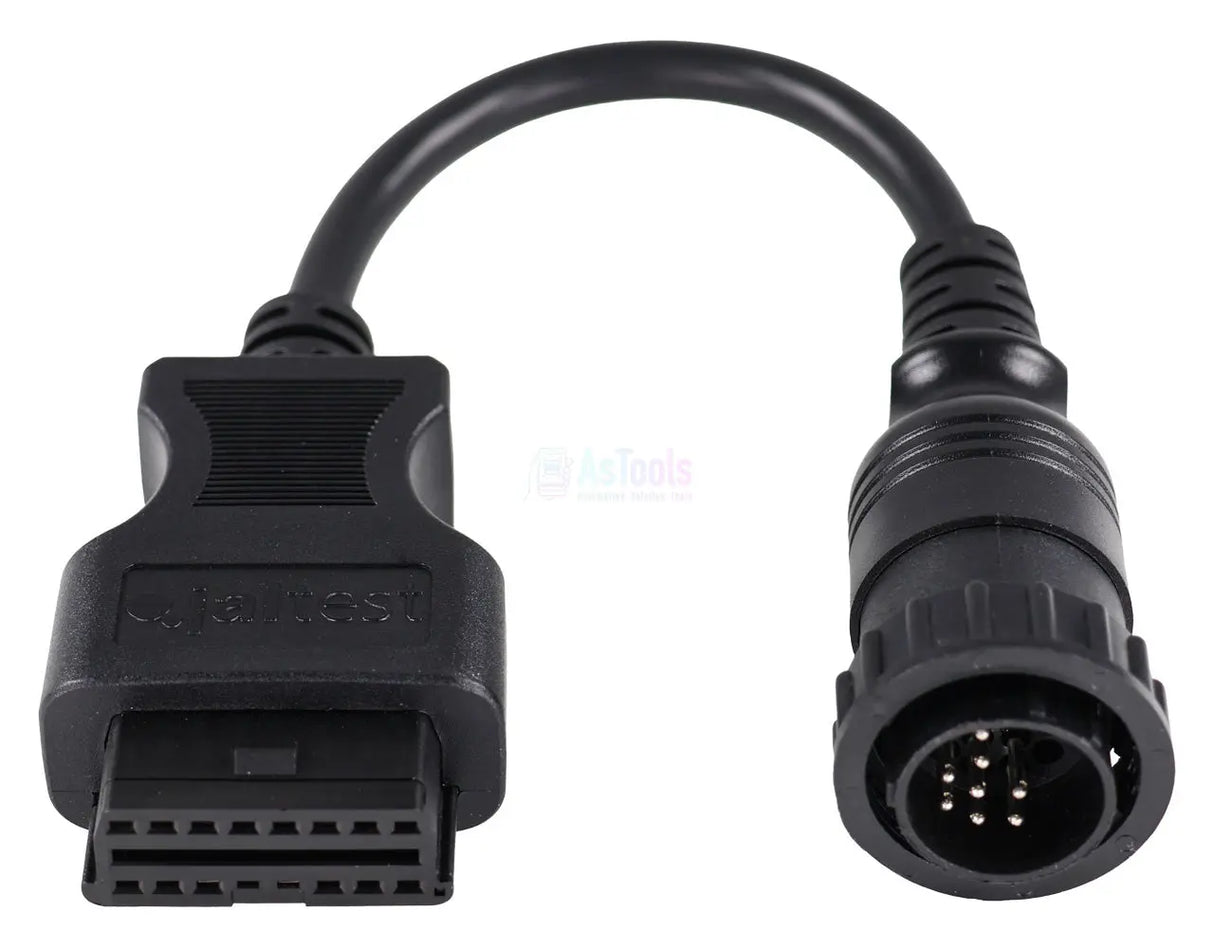

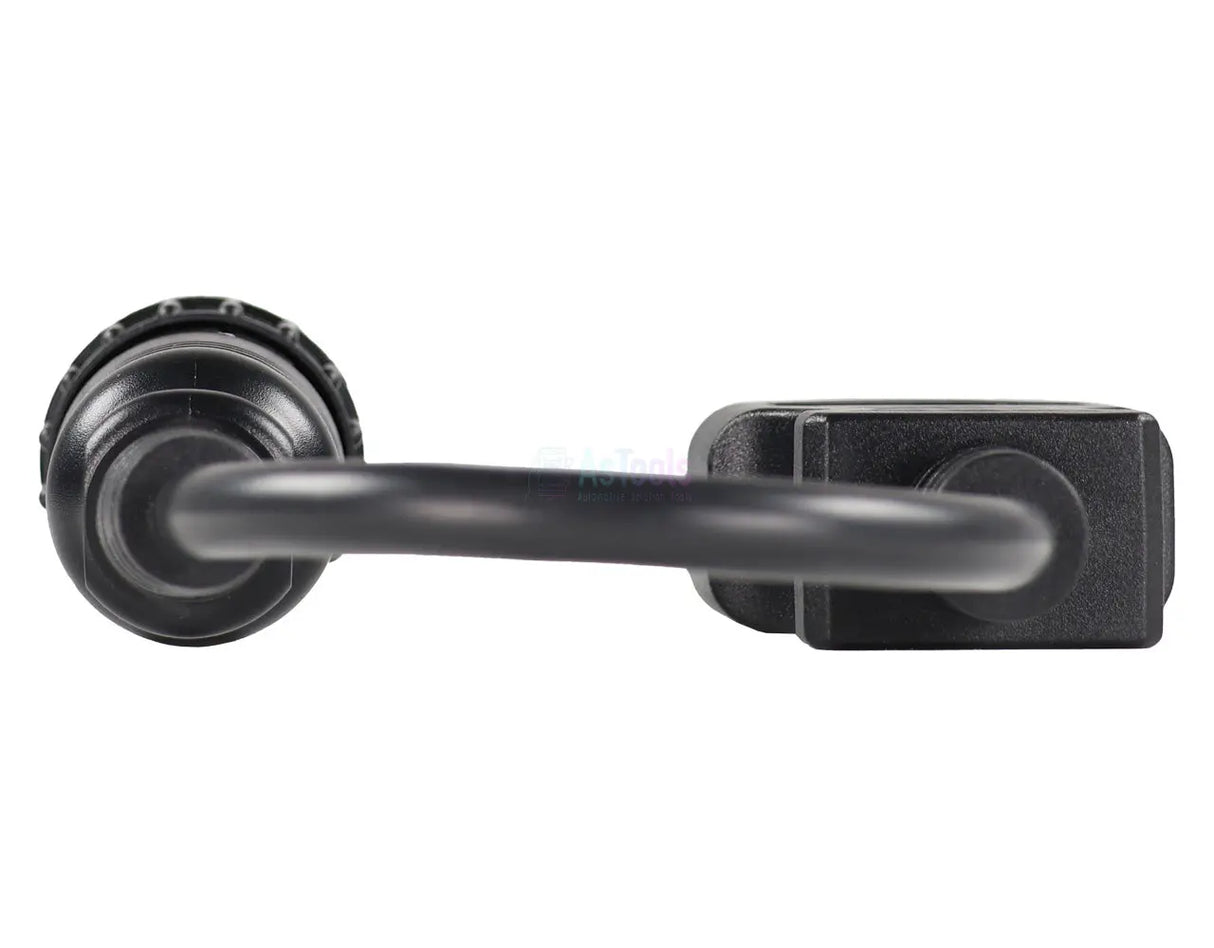

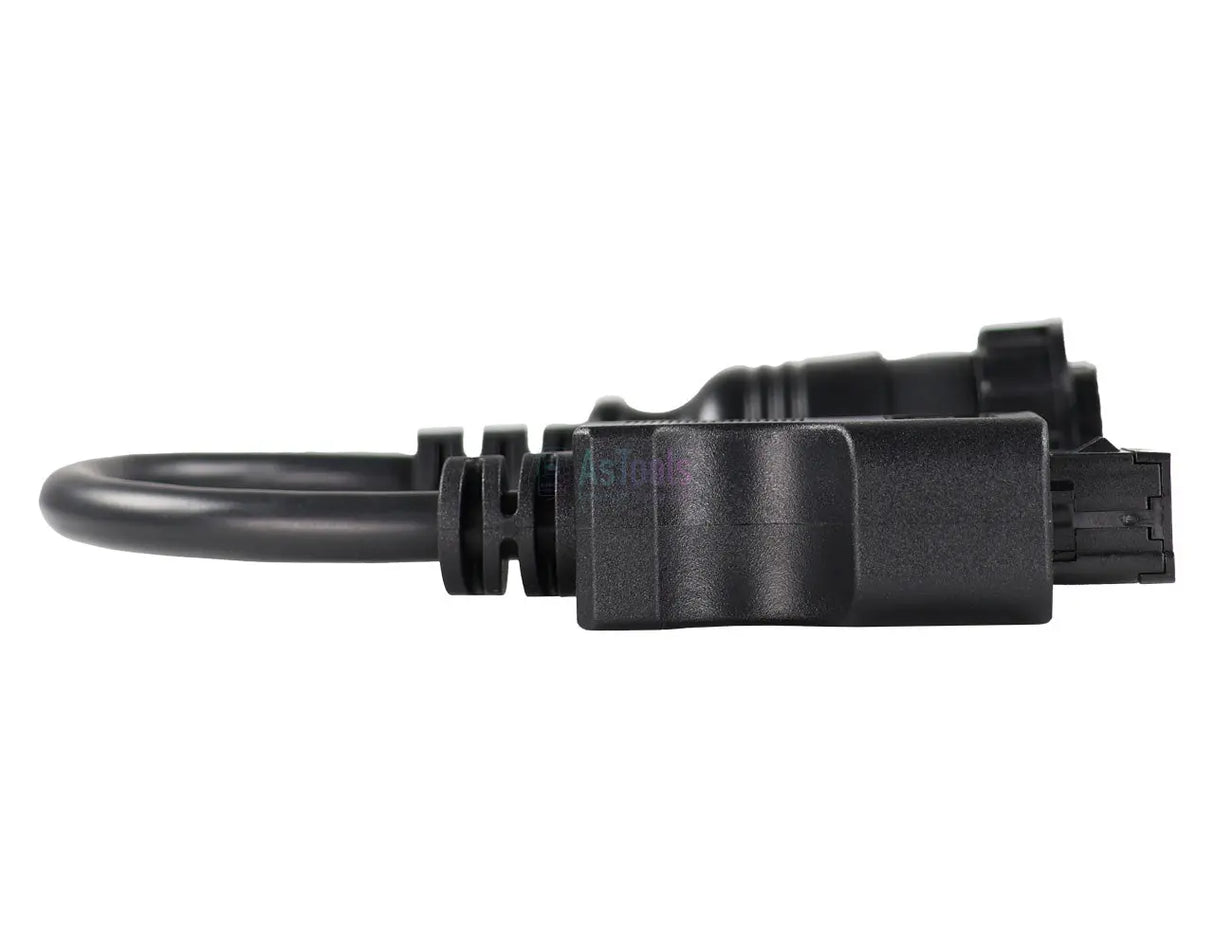

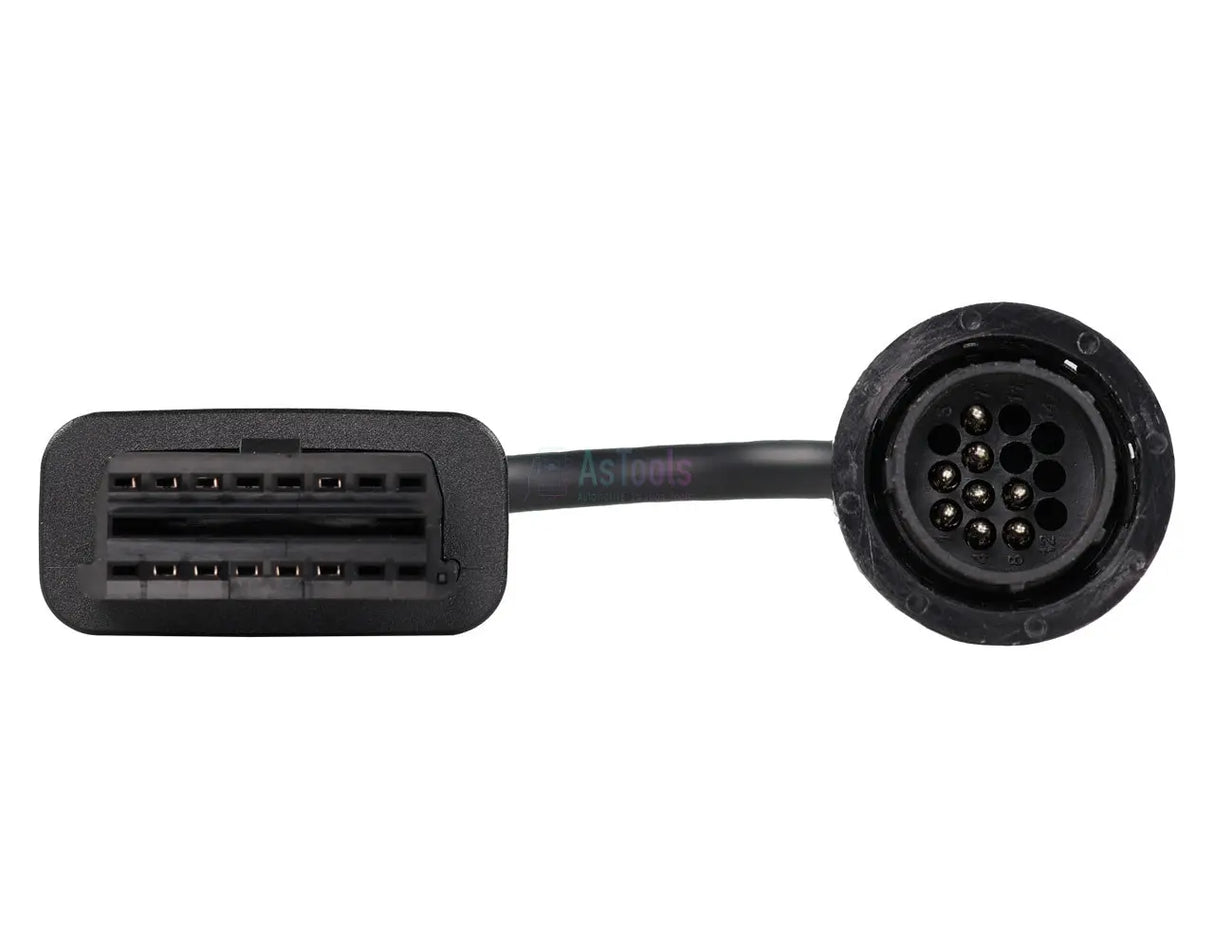

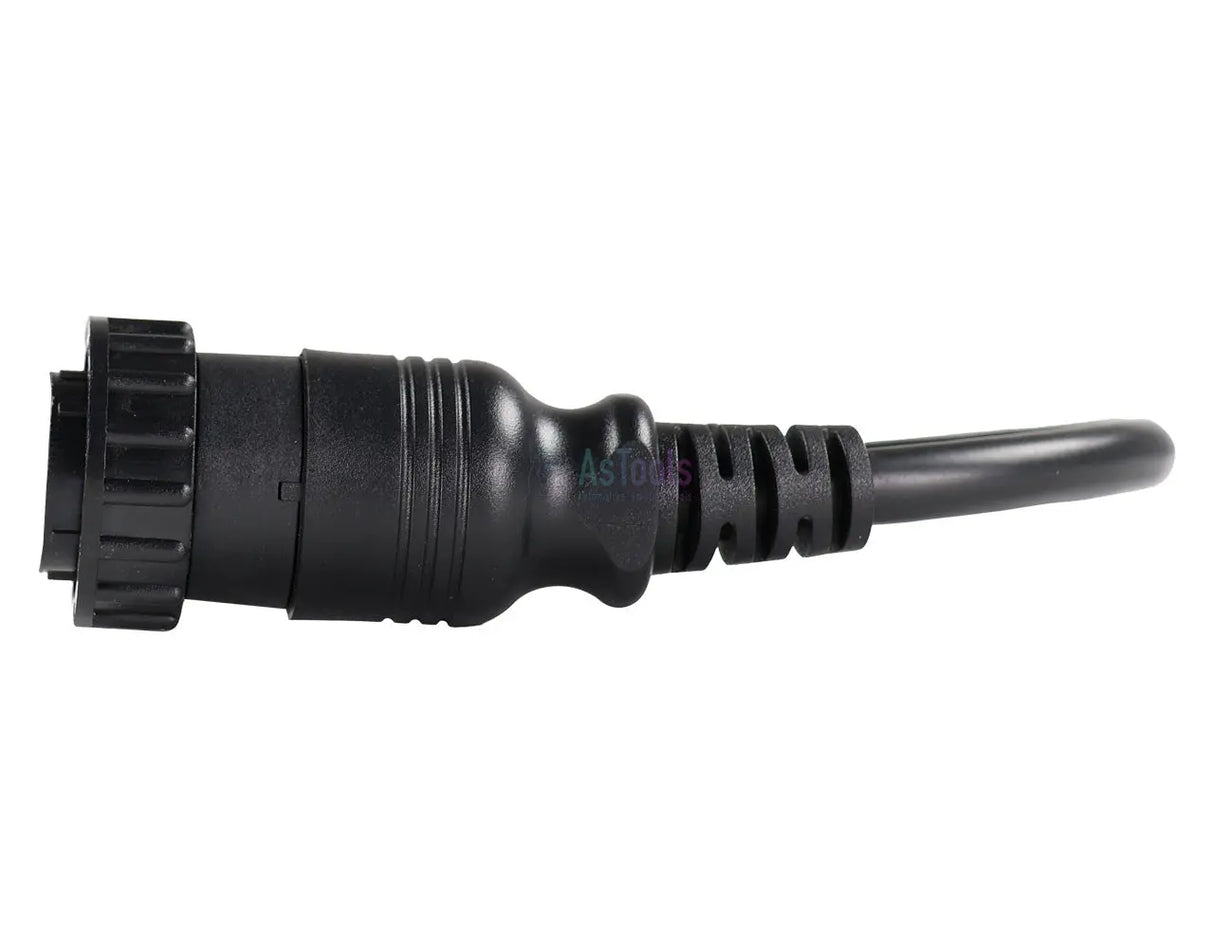

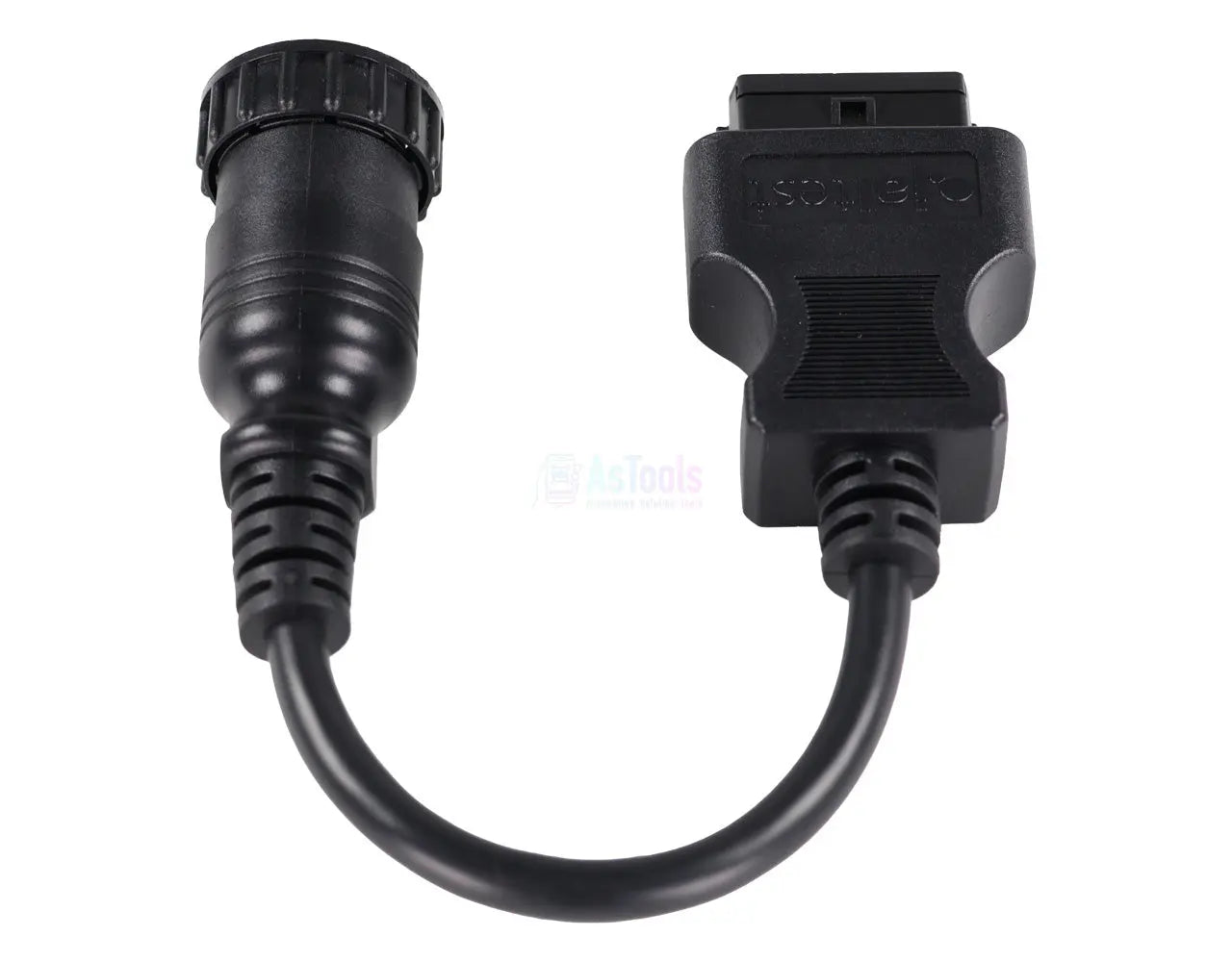

De Jaltest JDC525A is de verloopkabel tussen de 14-pins diagnoseaansluiting van trekkers van Claas en Renault en de 16-pins OBD2 van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit de 14-pins connector, die u aansluit op de diagnoseaansluiting in de cabine; aan de interfacezijde zit de 16-pins OBD2-ingang. Dezelfde Renault-/Claas-trekkerfamilie komt ook voor met een 4+4-pins diagnosestekker; dit is de 14-pins uitvoering.
De kabel opent de diagnoselijn naar de regeleenheden van de trekker. Op de zwaarste modellen, de ATLES 9X5-9X6, staan daarachter de Deutz-motorregelingen EMR en EMR2 - EDC, de RCC/RCC2-voertuigregeleenheid, de TC-transmissie, de ELECTROPILOT-ventielbediening en de TCE-hefinrichtingen; op de ARES 7X5 beperkt de dekking zich tot de QUADRISHIFT/TWINSHIFT-bak en het DBD2-instrumentenpaneel. In de landbouw geldt geen OBD-verplichting, waardoor deze stekker naast de 4+4-pins uitvoering in gebruik blijft. De kabel valt onder Jaltest AGV (landbouwvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze 14-pins verbinding benadert u met de Jaltest-software de regeleenheden van de trekker. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering.
Regeleenheden die u kunt benaderen
- Motormanagement EMR, unit pump system: De motorregeling met unit-pompsysteem op de ATLES-serie.
- Motormanagement EMR2 - EDC, engine control module: De latere elektronische motorregeling van de ATLES-serie.
- Centrale computer RCC/RCC2, vehicle control unit: De voertuigregeleenheid van de ATLES.
- Transmissie TC: De bakregeling van de ATLES-serie.
- Transmissie QUADRISHIFT / TWINSHIFT: De bakregeling van de ARES-serie.
- Transmissie EHM 24, TRAX en TRAX (CAN): De bakregelingen van de NECTIS-serie.
- Hydrauliek ELECTROPILOT: Het bedieningspaneel voor de externe hydraulische ventielen.
- Hydrauliek TCE 15/25/35, TCE15T en TCE 6: De elektronische hefinrichtingen.
- Instrumentenpaneel DBD2: Het dashboard, met toegang tot de onderhoudsintervallen.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met de omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die de regeleenheid beheert, met de mogelijkheid alarmgrenzen in te stellen.
- Onderhoudsintervallen raadplegen: De servicebeurten en uit te voeren werkzaamheden, met een rapport voor de werkplaatsadministratie. Bij deze serie beschikbaar via het DBD2-instrumentenpaneel.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke trekker van Claas of Renault met de 14-pins diagnoseaansluiting. Onderstaande series voert Jaltest AGV in de dekking; welke stekker er bij u in de cabine zit, controleert u ter plekke.
Claas / Renault:
- ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: (1996 - 2009)
- ARES 7X0 / 7X5: (1996 - 2005)
- ARES 8X5 / 8X6 (816, 826, 836): (2002 - 2005)
- ATLES 9X5-9X6 (926, 936, 946): (2000 - 2015)
- CELTIS: (2003 - 2008)
- NECTIS: (2004 - 2014)
- PALES: (1998 - 2004)
- ERGOS
Verpakkingsinhoud
- 1x Jaltest (JDC525A) | Claas/Renault 14-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC525A |
| Type | Verloopkabel |
| Toepassing | Claas en Renault Agriculture (14-pins aansluiting) |
| Aansluiting voertuigzijde | 14-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | EMR en EMR2 - EDC (motor), RCC/RCC2 (centrale computer), TC, QUADRISHIFT/TWINSHIFT, EHM 24 en TRAX (transmissie), ELECTROPILOT en TCE (hydrauliek), DBD2 (instrumentenpaneel) |
| Segment | Landbouwvoertuig |
| Jaltest-module | Jaltest AGV (landbouwvoertuigen) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
