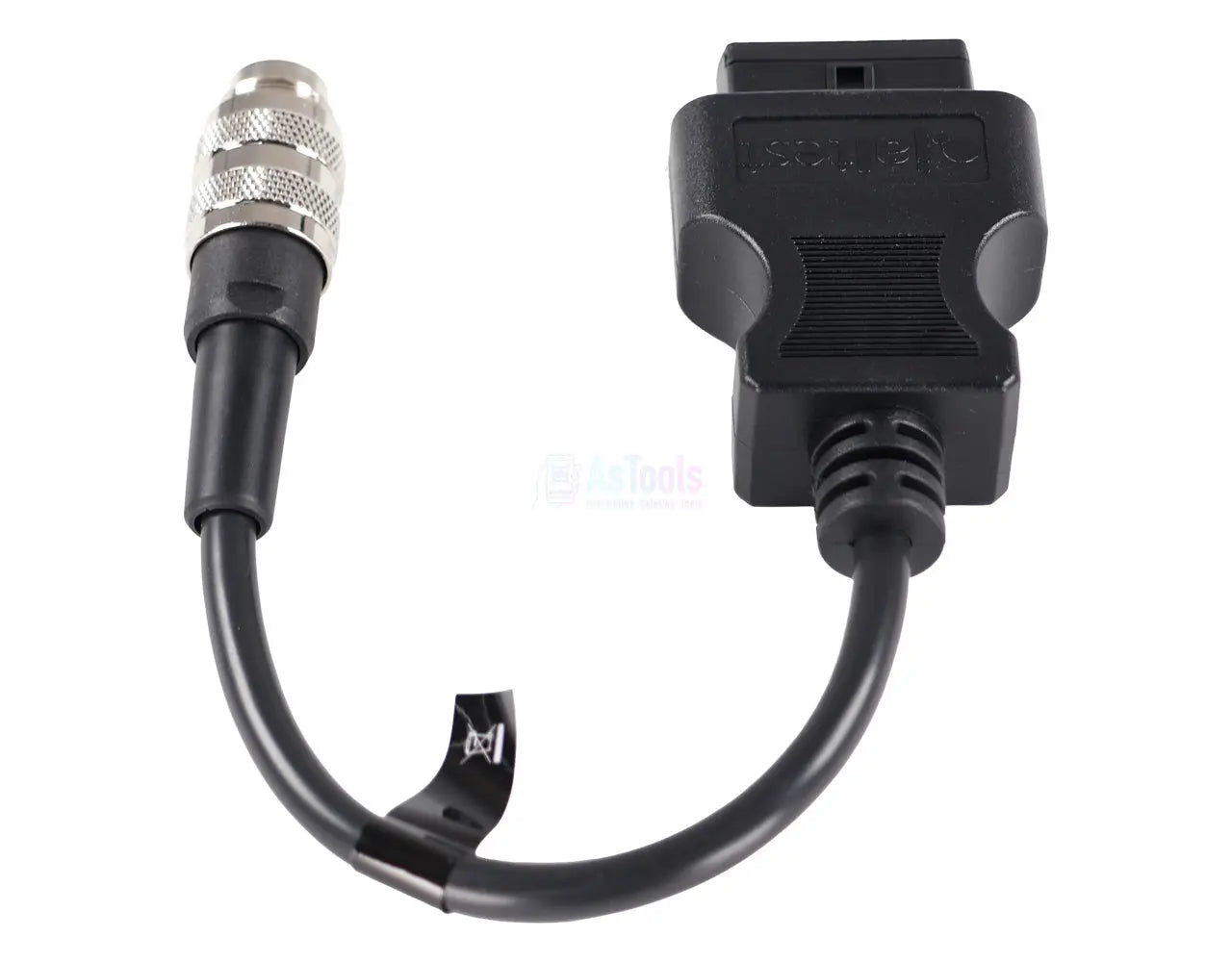

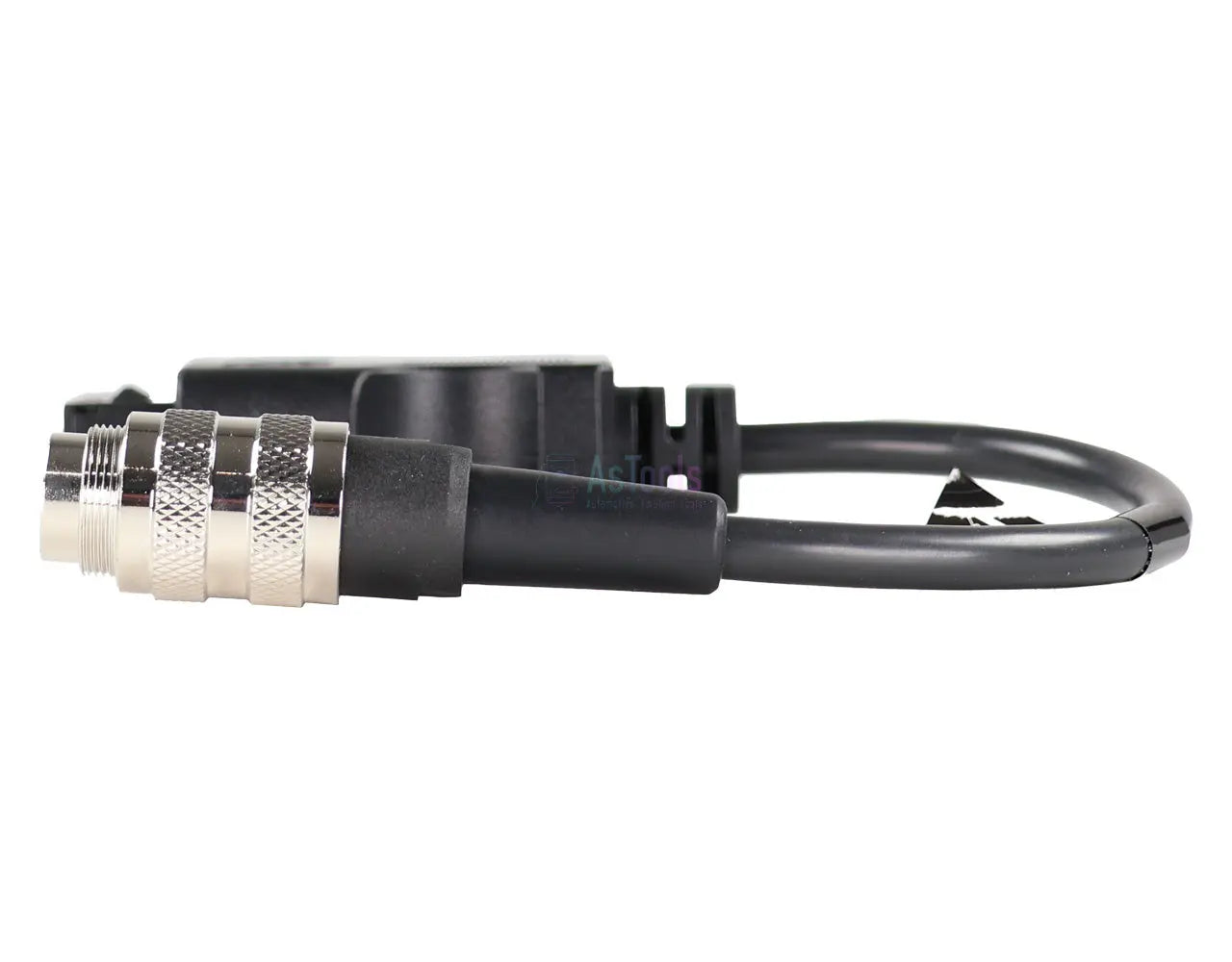

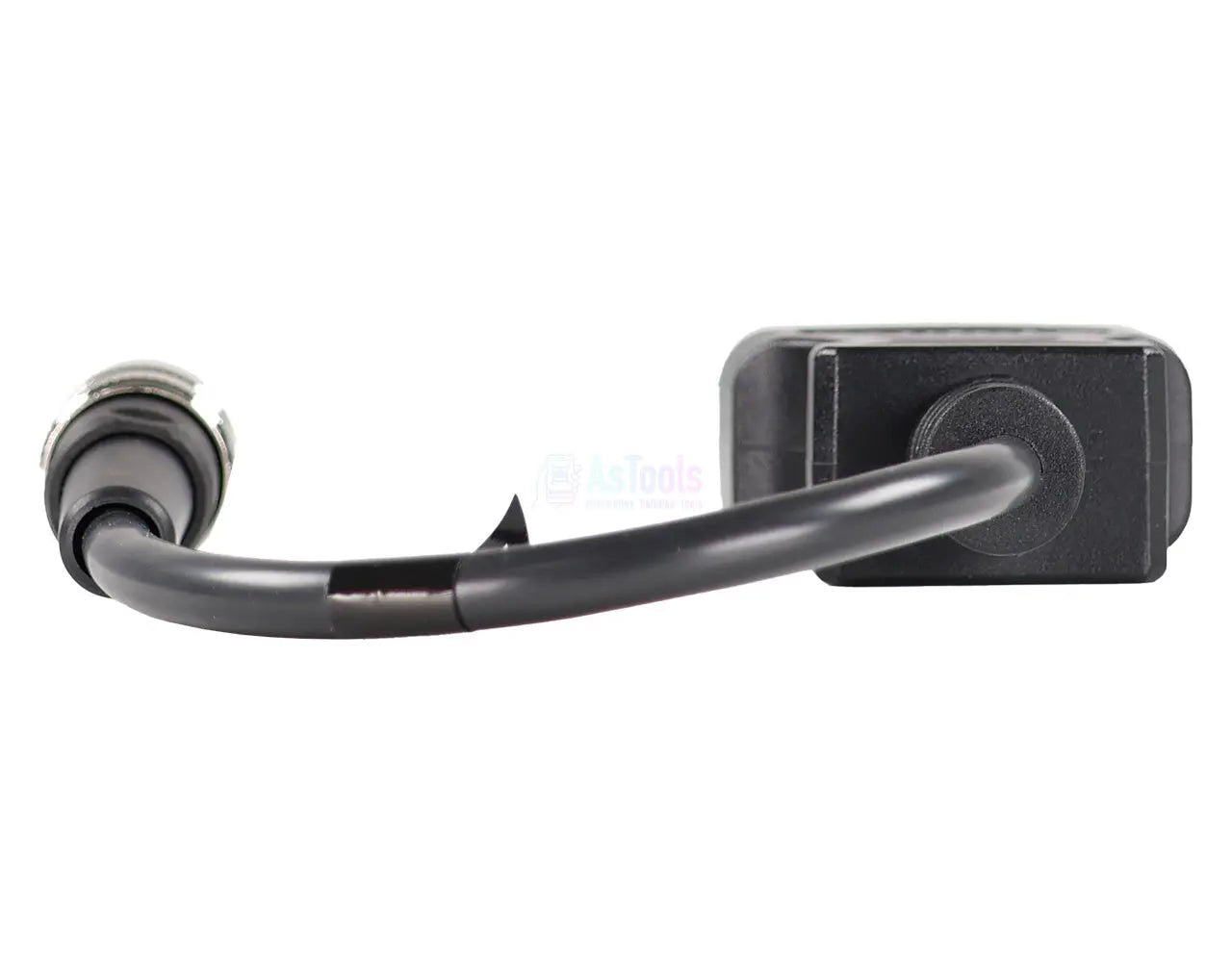

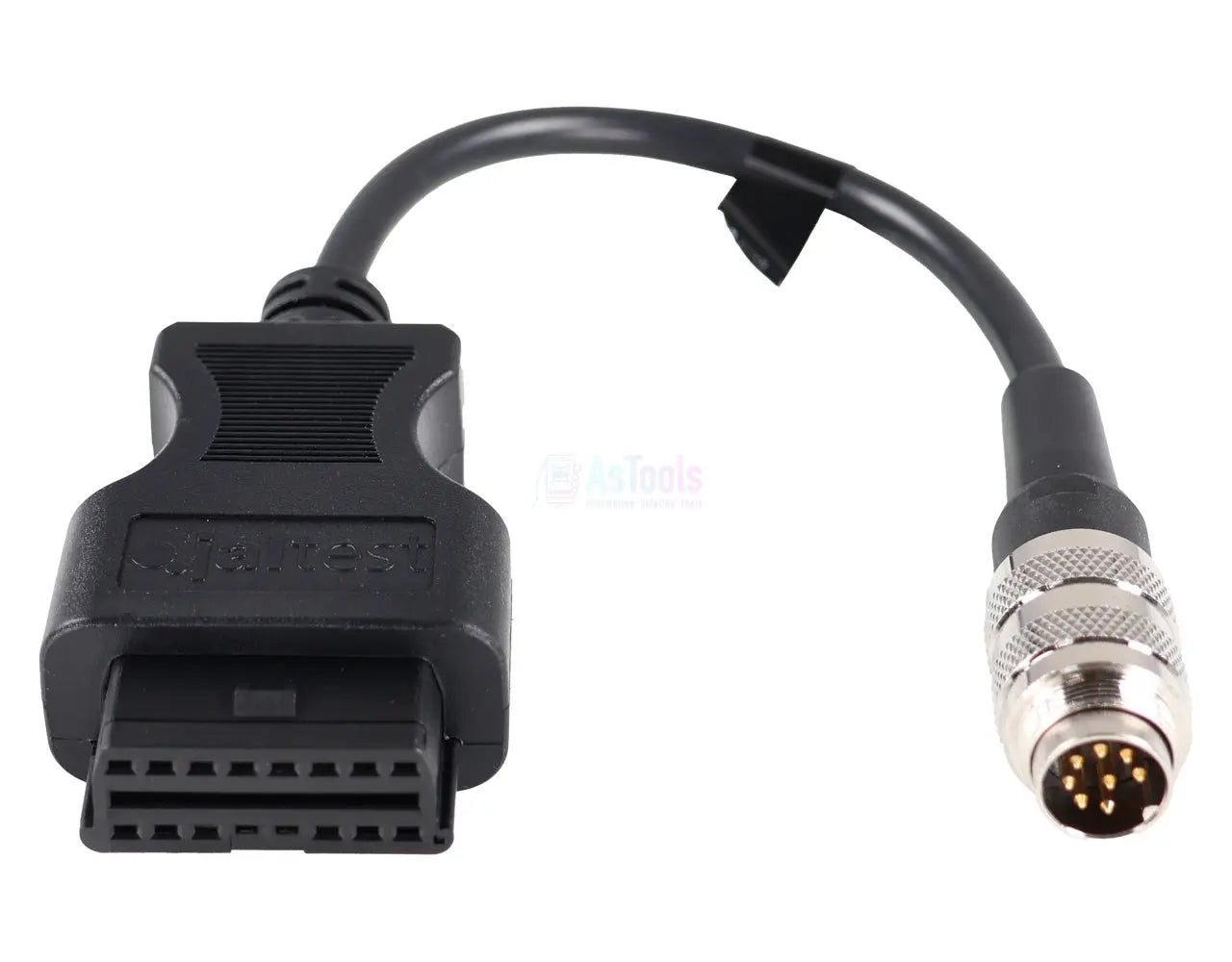

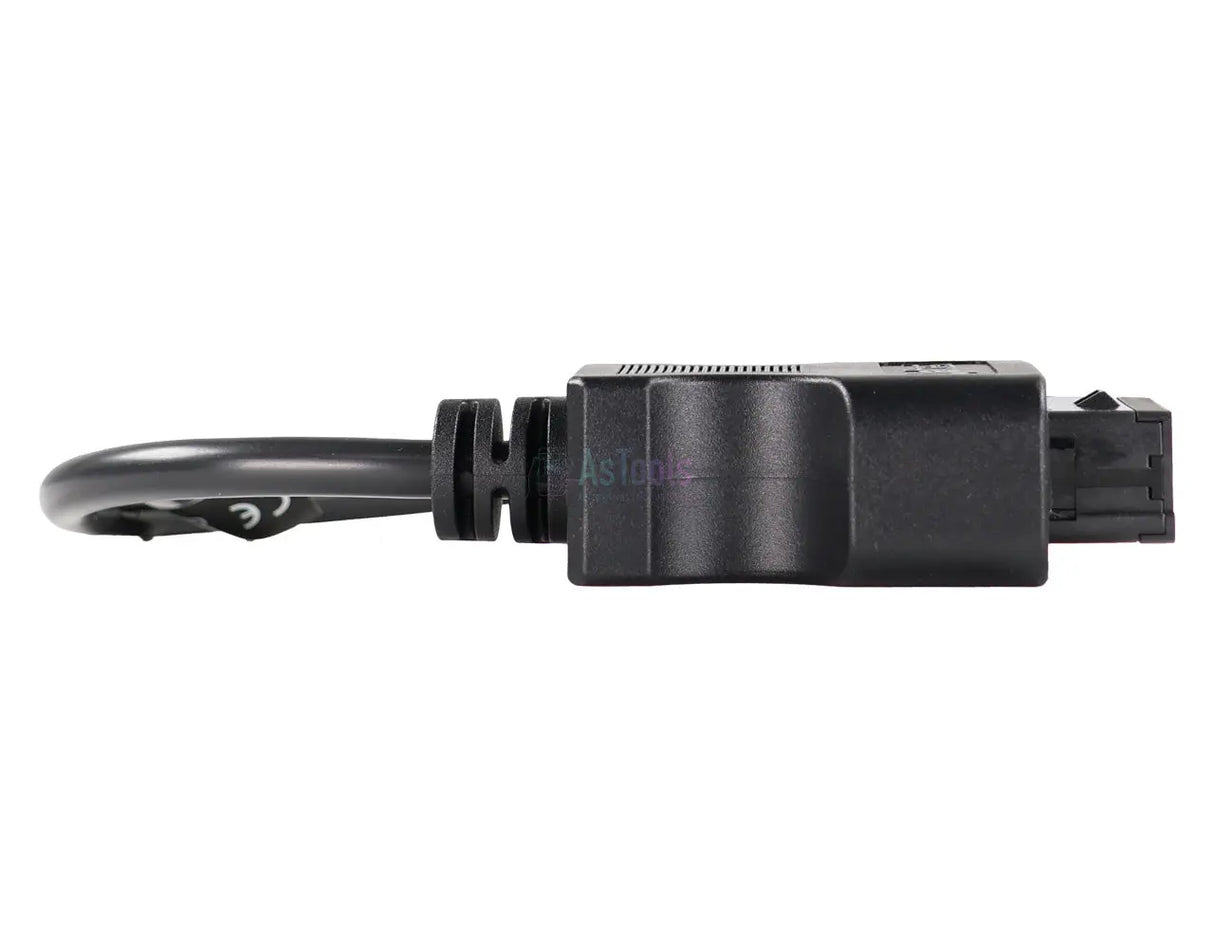

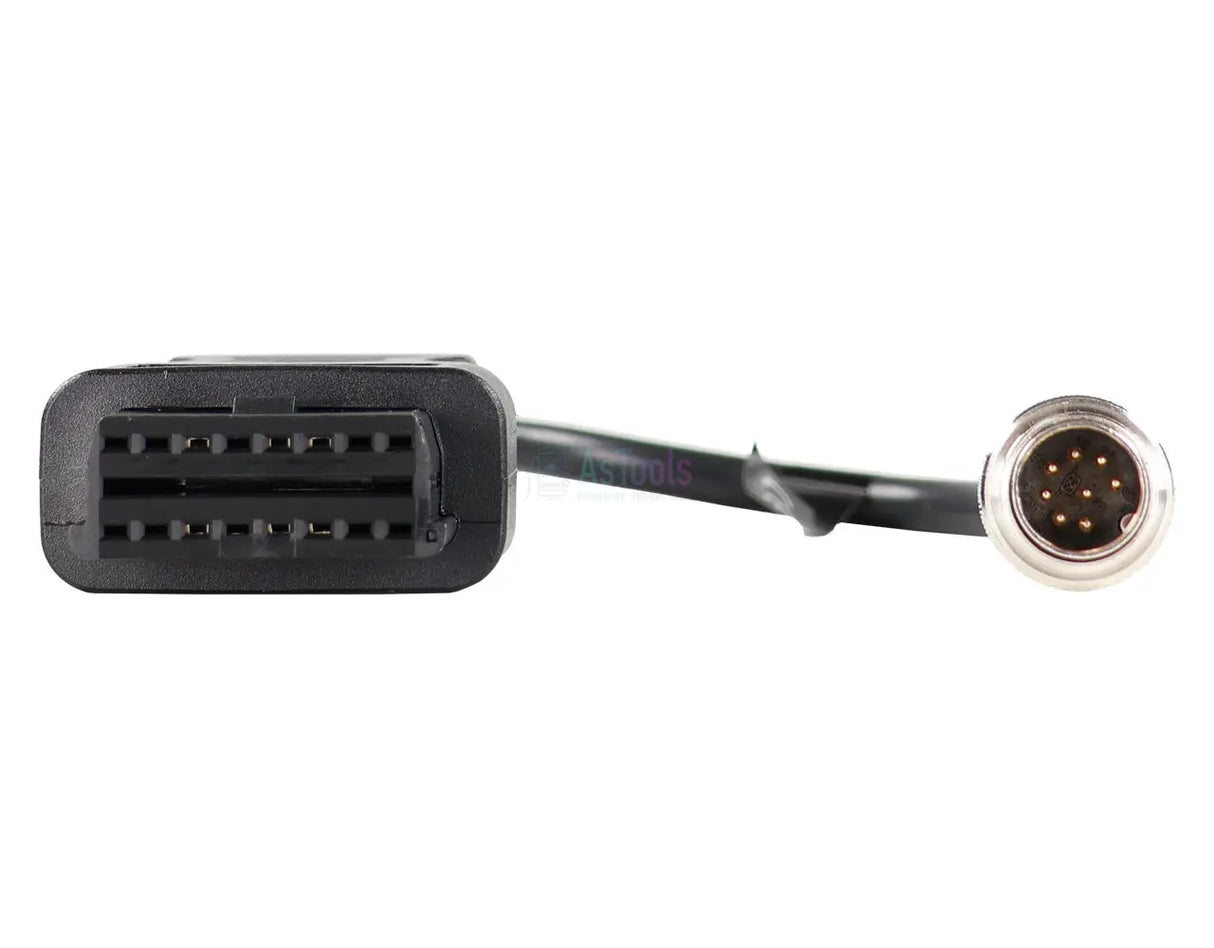

De Jaltest JDC530A is de diagnosekabel waarmee de 8-pins aansluiting van Claas maaidorsers en de Xerion-serie op de Jaltest Link wordt aangesloten. Aan de voertuigzijde zit de 8-pins connector, aan de interfacezijde de 16-pins OBD2-ingang voor uw Jaltest-diagnosekabel. De aansluiting zit in de cabine; Claas gebruikt op deze machines twee verschillende diagnosestekkers, en welke erop zit hangt af van de uitvoering.
Achter deze ene aansluiting liggen de motor-, transmissie- en oogstregelingen van de machine: De ADM 2/ADM 3-motorinterface, de boordcomputers VBM en XIF, de MR unit pump system en de Caterpillar-motorregelingen, de transmissieregelingen EHS, GDM, TCU en VDC, de SCR-nabehandeling, de ATP-spoorvolging, de ESM-besturing en de dorsregelingen ACU, SAM, RTR, RSM, GUA en YMM. Hoeveel daarvan u aantreft verschilt per serie: Een MEGA voert alleen ADM 2/3, de MR-motorregeling en SCR, een LEXION ruim twintig eenheden. De kabel valt onder Jaltest AGV (landbouwvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze 8-pins verbinding benadert u met de Jaltest-software de regeleenheden van de maaidorser of de Xerion. Welke eenheden aanwezig zijn, verschilt sterk per serie en bouwjaar.
Regeleenheden die u kunt benaderen
- Centrale computer ADM 2 en ADM 3 (engine regulation interface): De interface tussen de machineregeling en de motor.
- Centrale computer VBM en XIF (body computer): De boordcomputers van de maaidorser respectievelijk de Xerion.
- Motormanagement MR, unit pump system: De Mercedes-gebaseerde motorregeling met unit-pompsysteem.
- Motormanagement ECM Caterpillar 3126 B, C-6.6, C-9, C-9.3 en C-13 (CDL en J1939): De Caterpillar-motorregelingen van de LEXION- en Xerion-modellen.
- Transmissie EHS, GDM, TCU en VDC: De rijaandrijving en de transmissieregeling.
- Oogstsysteem ACU, SAM (zeefregeling), RTR (rotorkleppen), RSM (verspreider), GUA (graantankkleppen) en YMM (opbrengstmeting): De regeleenheden van het dorsproces.
- Uitlaatgasnabehandeling SCR/DEF en SCR Bluetec: De AdBlue-systemen van de nieuwere machines.
- Besturing ATP (auto-guidance GPS) en ESM (elektrohydraulische besturing): De stuur- en spoorvolgsystemen.
- Hydrauliek EHC (hefinrichting) en HYD (bedieningspaneel ventielen), elektronische module OPM (armsteunbediening) en EXT, en verlichting WLP: De overige eenheden van de Xerion en de maaidorsers.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met de omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die de regeleenheid beheert, met de mogelijkheid alarmgrenzen in te stellen.
- Onderhoudsintervallen raadplegen: Beschikbaar bij onder meer de Caterpillar-motorregelingen en het SCR Bluetec-systeem.
- Diagnosewaarschuwingen bekijken: Beschikbaar bij onder meer de ADM 2-interface en de MR-motorregeling.
- Aanvullende acties uitvoeren: Beschikbaar bij het SCR Bluetec-uitlaatgasnabehandelingssysteem.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Claas-maaidorser en Xerion met de 8-pins diagnoseaansluiting. Onderstaande series voert Jaltest AGV in de dekking; welke van de twee stekkers er bij u in de cabine zit, controleert u ter plekke.
Claas:
- Claas XERION: (1997 - heden)
- Claas LEXION-serie (maaidorser)
- Claas TUCANO-serie (maaidorser)
- Claas MEDION-serie (maaidorser)
- Claas AVERO-serie (maaidorser)
- Claas MEGA-serie (maaidorser)
- Claas DOMINATOR-serie (maaidorser)
- Claas TRION-serie (maaidorser)
Verpakkingsinhoud
- 1x Jaltest (JDC530A) | Claas 8-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC530A |
| Type | Verloopkabel |
| Toepassing | Claas maaidorsers en Xerion (8-pins aansluiting) |
| Aansluiting voertuigzijde | 8-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | ADM 2 en ADM 3, VBM en XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU, VDC, ACU, SAM, RTR, RSM, GUA, YMM, SCR/DEF en SCR Bluetec, ATP, ESM, EHC, HYD, OPM, EXT en WLP |
| Segment | Landbouwvoertuig |
| Jaltest-module | Jaltest AGV (landbouwvoertuigen) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
