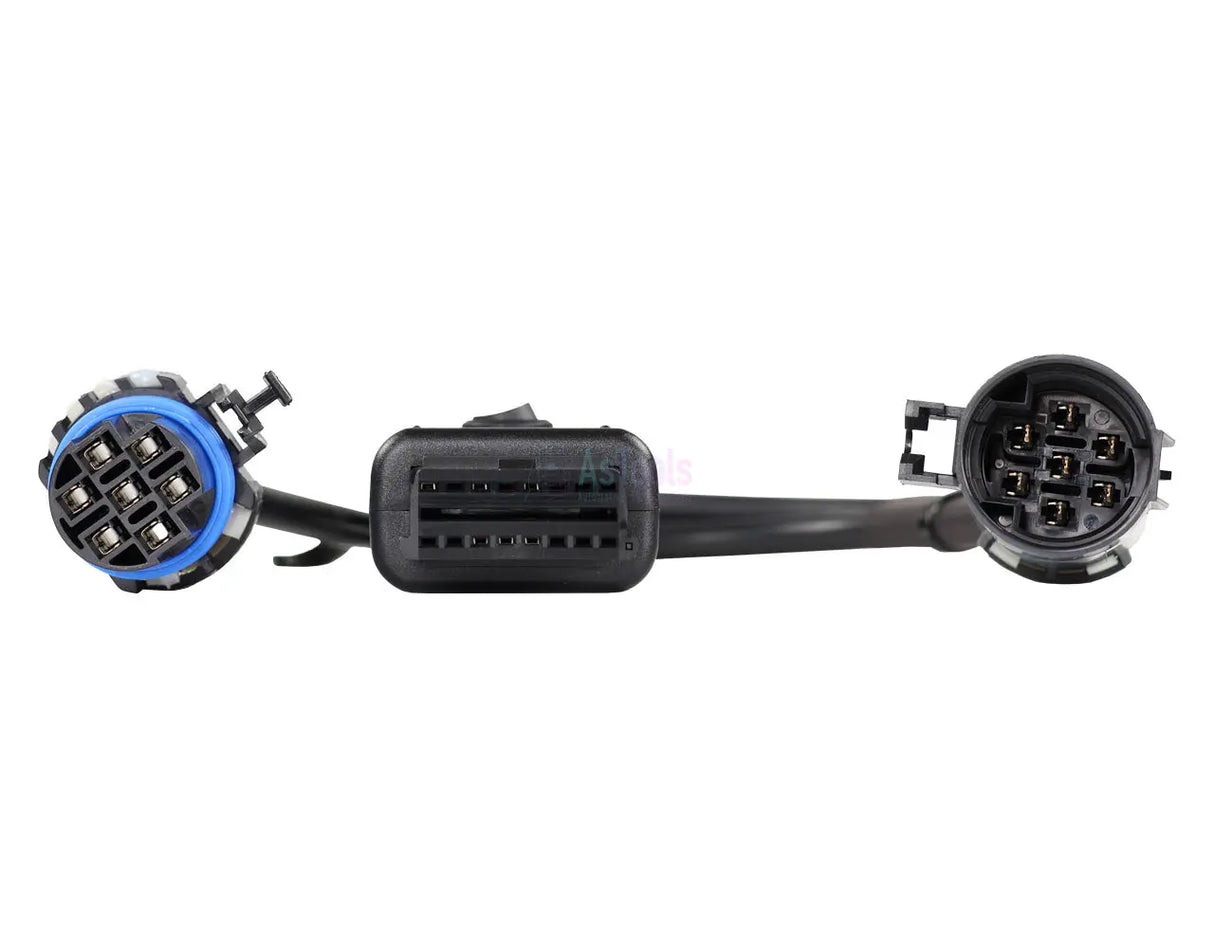

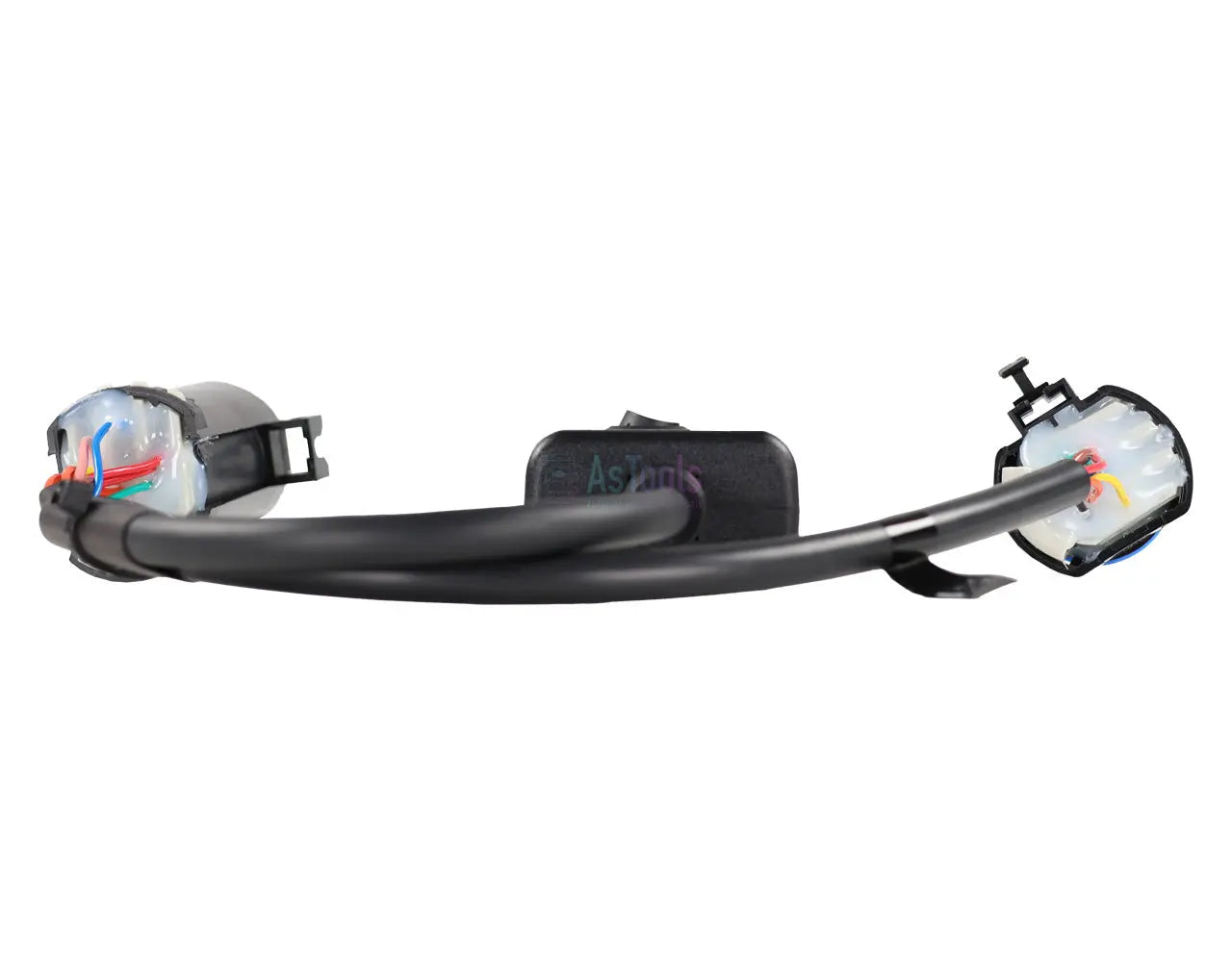

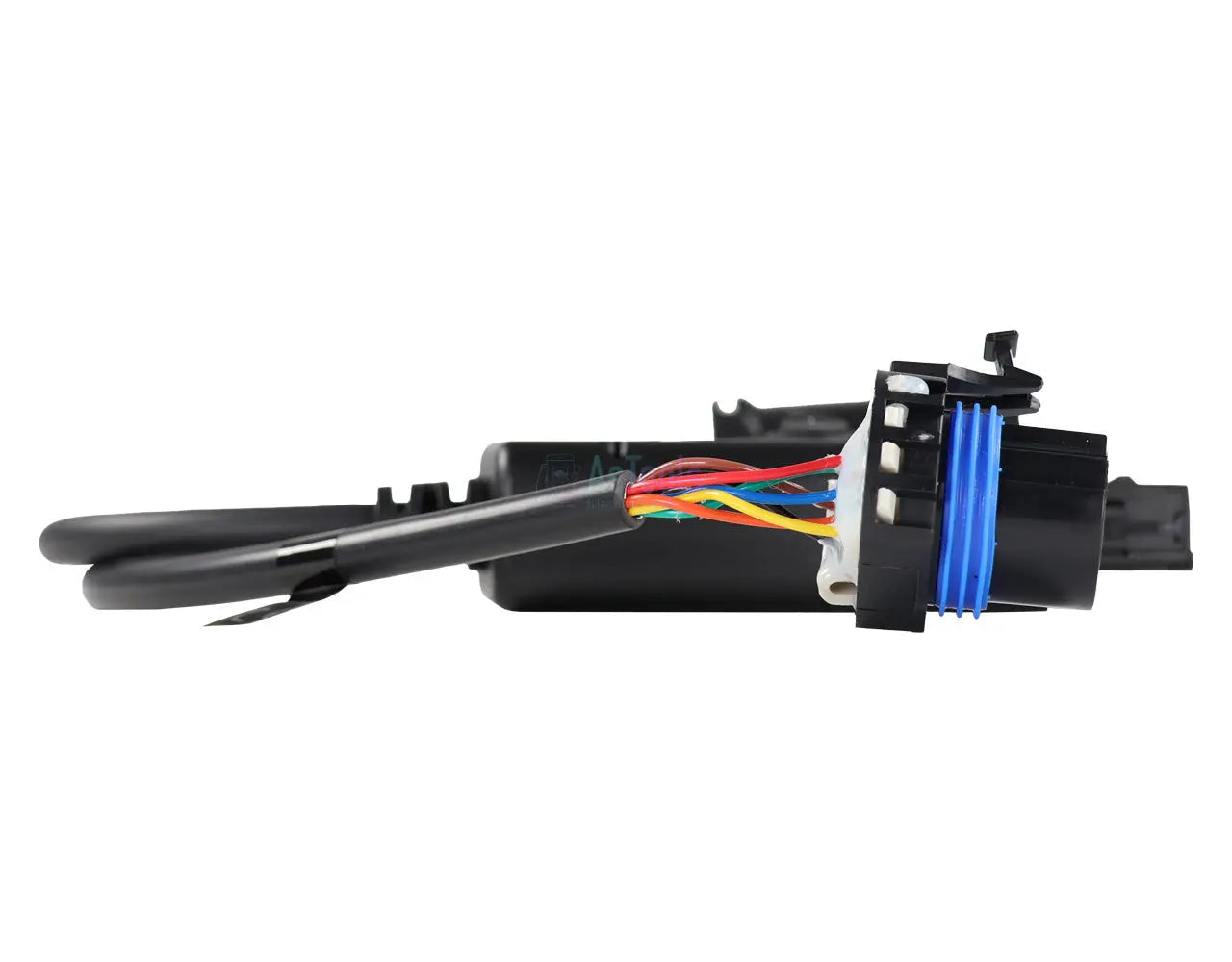

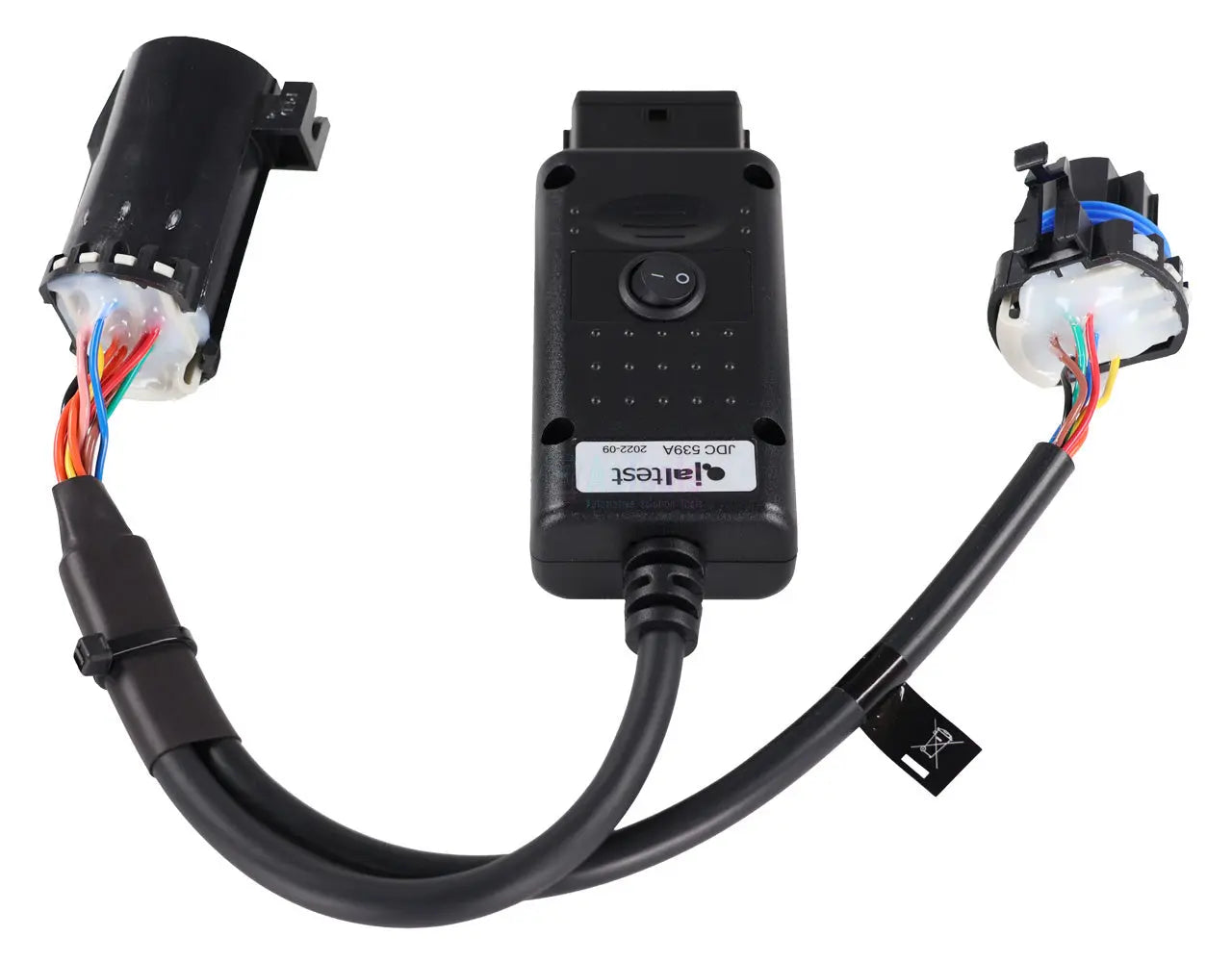

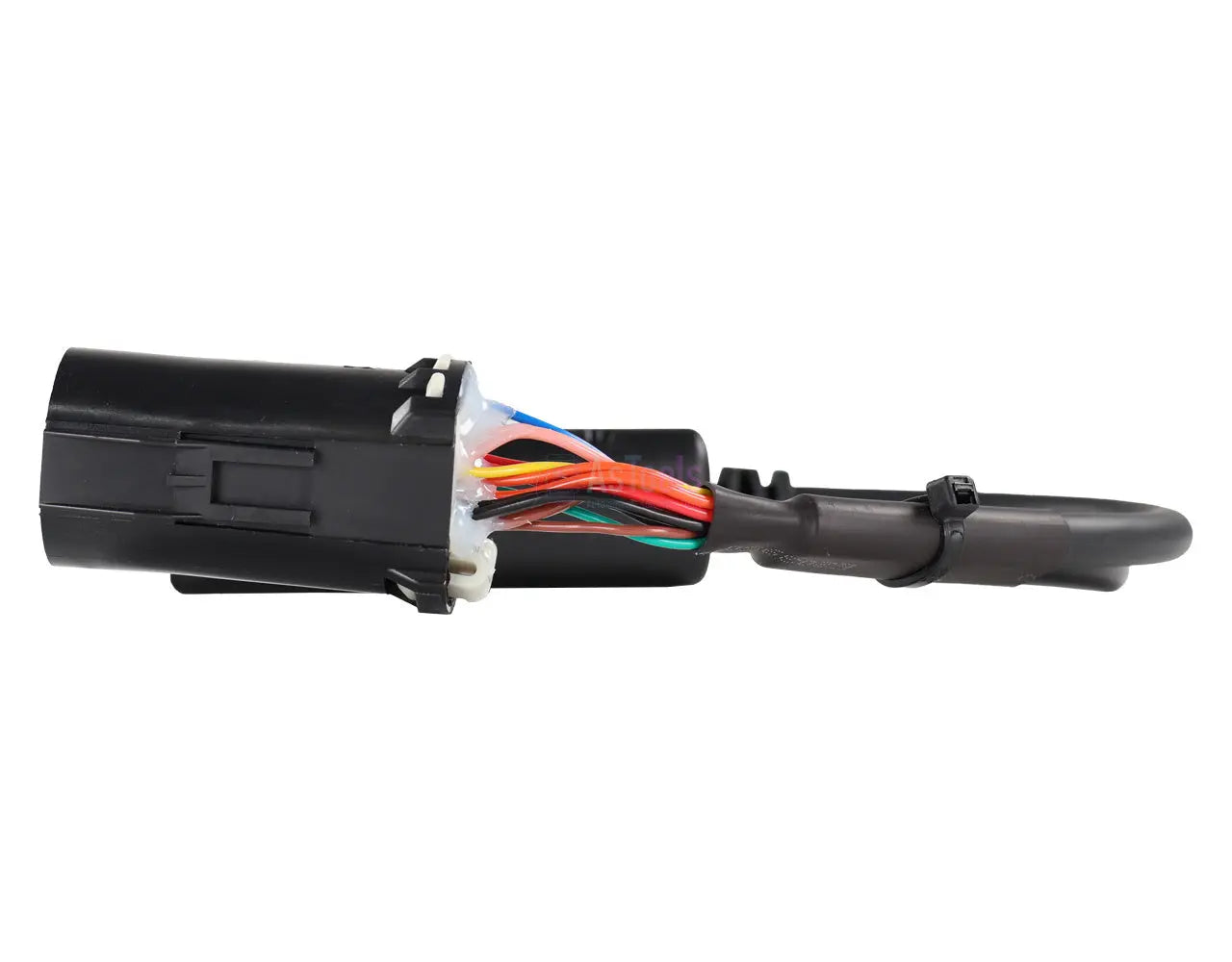

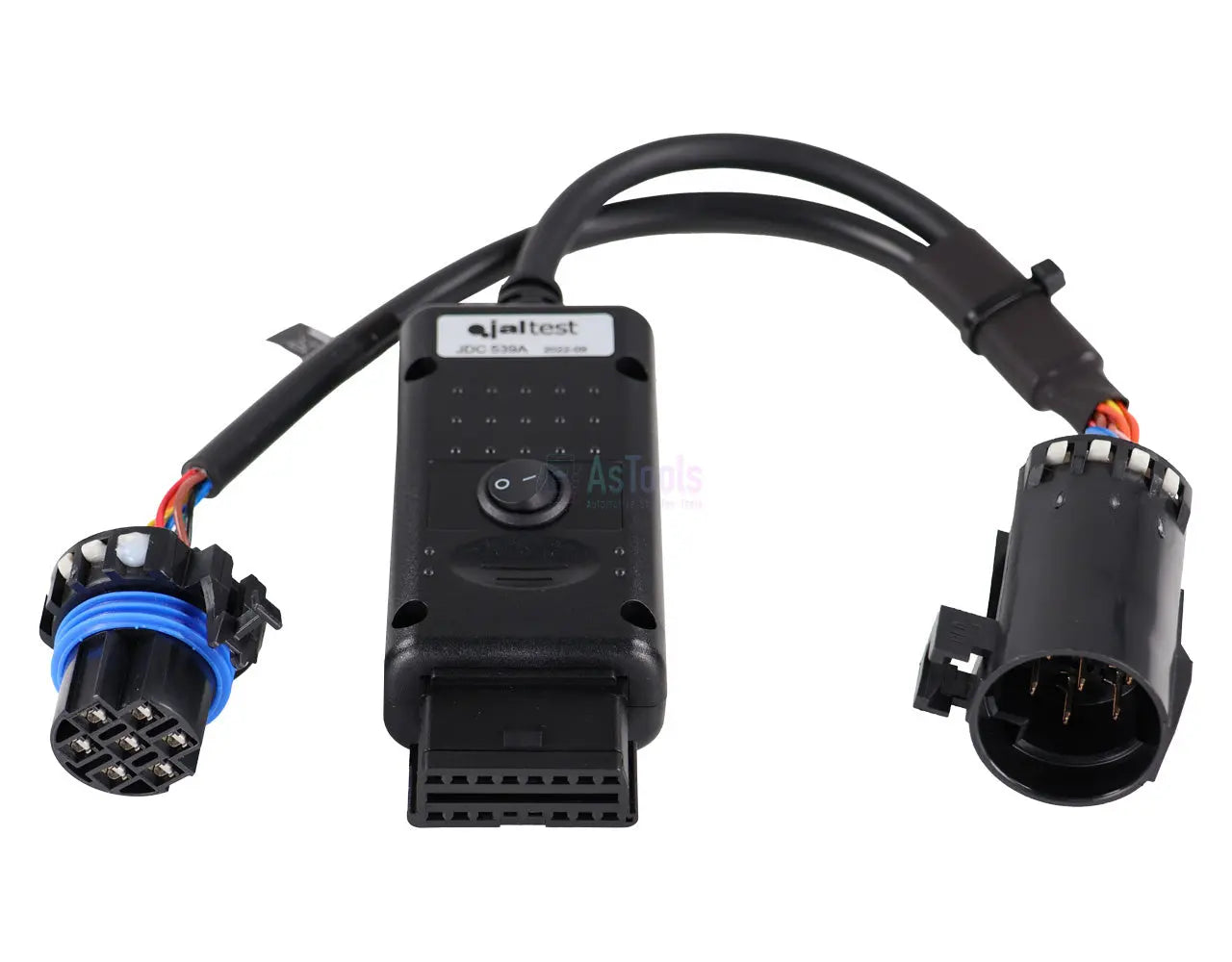

De Jaltest JDC539A is de verloopkabel tussen de dubbele 6+6-pins diagnoseaansluiting van compacte Bobcat-machines en de 16-pins OBD2 van uw Jaltest-diagnosekabel. Bobcat plaatst op deze machines twee aansluitingen naast elkaar: De ene voor de machinediagnose, de andere voor de motordiagnose. Daarom heeft deze kabel aan de voertuigzijde twee 6-pins stekkers, die samenkomen op één 16-pins OBD2-ingang; de exacte plaats van de beide aansluitingen verschilt per model.
Deze kabel brengt de communicatielijnen door naar de Jaltest Link, waardoor rechtstreekse communicatie met de regeleenheden tot stand komt. Hierdoor verkrijgt de diagnoseapparatuur in één sessie toegang tot de machinecomputer GATEWAY, de elektronische modules ACS en SJC, de aandrijving DRIVE, de hydrauliekregeling AUX, de motorregelingen DL02, DM02 en E-CDIS Kubota, de nabehandelingsregeling DCU en het instrumentenpaneel LHP. Het verschil in dekking zit bij dat instrumentenpaneel: Daar leest Jaltest alleen meetwaarden en ECU-gegevens, geen foutcodes. Voor compacte machines is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, waardoor deze opzet ook op nieuwere Bobcats in gebruik blijft. De kabel valt onder Jaltest OHW (Off-Highway machines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze dubbele verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.
Regeleenheden die u kunt benaderen
- GATEWAY, Body computer: De centrale machinecomputer van de schrank- en rupsladers.
- ACS, Electronic Module en SJC, Electronic Module: De elektronische modules voor bediening en joystickbesturing.
- DRIVE, Transmission: De regeleenheid van de aandrijving.
- AUX, Remote Hydraulic Controller: De regeling van de aanvullende hydrauliek voor aanbouwdelen.
- DL02, CAN, Engine Control Module en DM02, CAN, Electronic Diesel Control: De motorregelingen van Bobcat zelf.
- E-CDIS Kubota, Electronic Diesel Control, Common Rail: De common-rail motorregeling van de Kubota-motoren, met aanvullende acties.
- DCU, Exhaust gas treatment system: De regeling van de uitlaatgasnabehandeling op machines die daarmee zijn uitgerust.
- LHP, Instrument cluster: Het instrumentenpaneel, waarvan u meetwaarden en ECU-gegevens uitleest.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en in grafiek.
- Onderhoudsgegevens raadplegen: De onderhoudsintervallen en uitgevoerde werkzaamheden van de machine, met een servicerapport.
- Aanvullende acties uitvoeren: Beschikbaar bij de E-CDIS Kubota-motorregeling.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke compacte Bobcat-machine met de dubbele 6+6-pins diagnoseaansluiting. Onderstaande series voert Jaltest OHW in de dekking; welke aansluiting er op uw machine zit, controleert u ter plekke.
Bobcat:
- S500 Series (schranklader)
- S600 Series (schranklader)
- S700 Series (schranklader)
- T500 Series (rupsschranklader)
- T600 Series (rupsschranklader)
- T700 Series (rupsschranklader)
- E50 Series (minigraafmachine)
- E85 Series (minigraafmachine)
Verpakkingsinhoud
- 1x Jaltest (JDC539A) | Bobcat 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC539A |
| Type | Verloopkabel |
| Toepassing | Bobcat schrankladers, rupsschrankladers en minigraafmachines |
| Aansluiting voertuigzijde | 6+6-pins OBD (twee 6-pins stekkers) |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU en LHP |
| Segment | Verbrandingsmotor |
| Jaltest-module | Jaltest OHW (Off-Highway machines) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
