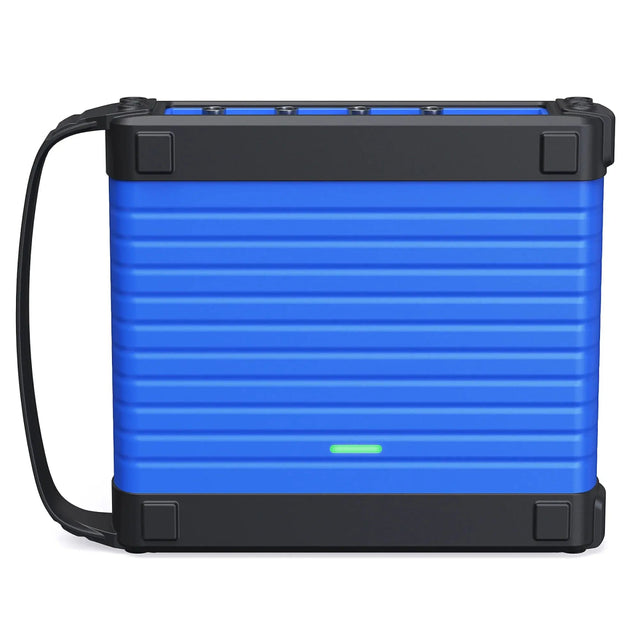

Topdon Phoenix Scope Oscilloscoop 4-Kanaals

De Topdon Phoenix Scope is een geavanceerde 4-kanaals automotive oscilloscoop, speciaal ontworpen voor gebruik in combinatie met Topdon’s Phoenix-serie diagnoseapparaten. Met een bandbreedte van 100 MHz, een maximale bemonsteringsfrequentie van 1 GSa/s (bij één kanaal) en een geheugen van 50 Mpts biedt dit instrument nauwkeurige en gedetailleerde signaalanalyse voor uiteenlopende voertuigelektronica. De Phoenix Scope ondersteunt diverse tests, waaronder sensoren, actuatoren, ontstekingssystemen en communicatieprotocollen zoals CAN en LIN.

Functies:

• Compatibiliteit: Werkt exclusief samen met Topdon Phoenix-apparaten zoals de Max, Smart, Elite, Lite 2/3 en Plus.
• Automatische metingen: Ondersteunt 23 soorten automatische metingen die overzichtelijk op één scherm worden weergegeven.
• Geheugen en zoom: Diepte van 50 Mpts met zoomfunctie voor zowel globale als gedetailleerde weergave.
• Snelle opslag: Slaat golfvormen op met één tik, wat de opslagtijd met meer dan 70% vermindert.
• Cursorbediening: Horizontale en verticale cursors kunnen afzonderlijk worden geopend en verplaatst voor efficiënte analyse.
• Soft keyboard: Ondersteunt invoer via een virtueel toetsenbord, wat de efficiëntie met meer dan 90% verhoogt.
• Systeeminstellingen: Instellingen kunnen worden opgeslagen als configuratiebestanden voor herhaald gebruik.
• Golfvormopname en -weergave: Opgenomen signalen kunnen worden opgeslagen en later als referentie worden weergegeven.
• Wiskundige bewerkingen: Ondersteunt optelling, aftrekking, vermenigvuldiging, deling en Fast Fourier Transform (FFT) van twee-kanaals golfvormen.
• Automotivetests: Geschikt voor circuit-, sensor-, actuator-, ontstekings- en communicatietests met vooraf ingestelde parameters en verbindingsmethoden.

Speciale functies:

• Krachtige triggerfunctie: Ondersteunt rand-, pulsbreedte- en andere triggers met eenvoudige en intuïtieve instellingen.
• Protocoldecodering: Ondersteunt decodering van communicatieprotocollen zoals CAN en LIN.
• Aanpasbare systeeminstellingen: Gebruikers kunnen voorkeurinstellingen opslaan en laden voor consistent gebruik.
• Golfvormopname en -weergave: Opgenomen signalen kunnen worden opgeslagen en later als referentie worden weergegeven.
• Wiskundige bewerkingen: Ondersteunt optelling, aftrekking, vermenigvuldiging, deling en Fast Fourier Transform (FFT) van twee-kanaals golfvormen.
• Automotivetests: Geschikt voor circuit-, sensor-, actuator-, ontstekings- en communicatietests met vooraf ingestelde parameters en verbindingsmethoden.

Verpakkingsinhoud:

• Topdon Phoenix Scope Oscilloscoop
• USB-A - USB-B Verloopkabel
• Meetsnoeren (2 stuks)
• Rode Krokodillenklemmen (4 stuks)
• Zwarte Krokodillenklemmen (4 stuks)
• Acupunctuur Sonde Set (5 stuks)
• P130A Serie Sondeconstructietekening (2 stuks)
• Handleiding
